Trasformatore Raddrizzatore Trifase a Cinque Rami

Standard esecutivo del trasformatore raddrizzatore trifase a cinque rami

Standard della Commissione Elettrotecnica Internazionale (IEC):

IEC 60076-1~5 "Trasformatore di potenza"

IEC 61378-1:1997 "Trasformatore raddrizzatore": Trasformatori per uso industriale Applicazione

Norme nazionali e industriali:

JB/T 8636-1997 "Trasformatore convertitore di potenza"

GB1094.11-2007 "Trasformatore di potenza a secco"

GB1094.1-1996 "Trasformatore di potenza: Generale"

GB1094.2-1996 "Trasformatore di potenza: Aumento di temperatura"

Trasformatore raddrizzatore trifase a cinque rami

Tipo e significato del trasformatore raddrizzatore trifase a cinque rami

ZT(P) ZT—Trasformatore raddrizzatore per convertitore di frequenza (ZP: per alimentatore a conversione di frequenza)

S Trifase

Tipo di raffreddamento (raffreddamento ad aria naturale omesso, F - raffreddamento ad aria forzata)

G Trasformatore di potenza a secco (non incapsulato)

(口) - Classe di isolamento (classe B-S) Isolamento, Classe di isolamento H-H)

Capacità nominale (KVA)

Livello di tensione (KV)

Caratteristiche del trasformatore raddrizzatore trifase a cinque rami

Questa serie di prodotti presenta le seguenti caratteristiche: forma d'onda uniforme, basso inquinamento armonico, buona dissipazione del calore, elevata resistenza all'impatto termico, elevata capacità di sovraccarico, basse perdite, bassa rumorosità e facile manutenzione. Utilizzata come alimentatore isolato nel dispositivo di regolazione della velocità a frequenza variabile ad alta tensione, questa serie di prodotti può essere abbinata al dispositivo di regolazione della velocità a frequenza variabile ad alta tensione, in modo da realizzare una tecnologia multipla e sopprimere efficacemente il contenuto armonico.

Applicazione del trasformatore raddrizzatore trifase a cinque rami

È adatto per l'industria elettrica, petrolifera, chimica, metallurgica, approvvigionamento idrico comunale, trattamento delle acque reflue, tessile, cartaria, farmaceutica, carbone, cemento, laminatoi (acciaierie) e altri settori.

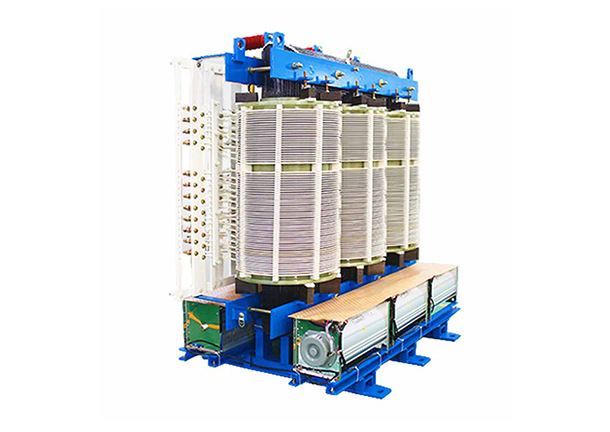

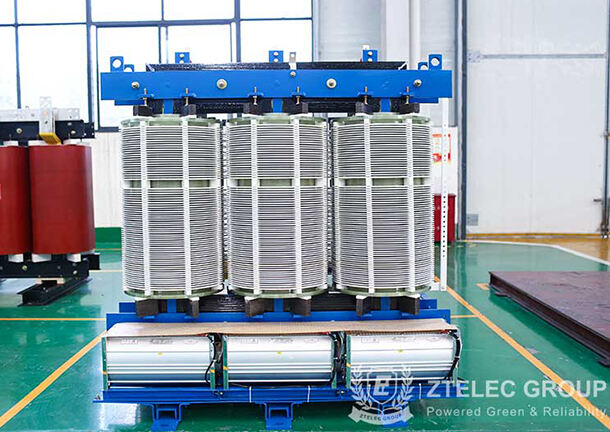

Struttura del trasformatore raddrizzatore trifase a cinque rami

a. Il materiale del nucleo è realizzato in lamiera di acciaio al silicio laminato a freddo di alta qualità, accuratamente laminata a 45° in diagonale;

b. I materiali isolanti del trasformatore sono di classe H con una durata di vita di 20 anni, la stessa dei trasformatori;

c. La struttura della bobina non è incapsulata e presenta eccellenti proprietà ignifughe;

d. I materiali isolanti dei cavi sono di classe H. I prodotti sono verniciati con vernice a tripla protezione e polimerizzati ad alta temperatura, il che ne aumenta la capacità anti-cortocircuito;

e. L'involucro del trasformatore è realizzato in lamiera di acciaio di alta qualità;

f. I cavi di ingresso e uscita del trasformatore sono generalmente collegati dal basso. I fori per i cavi sono posizionati sulla base della scatola del trasformatore e un dispositivo è predisposto per il fissaggio del cavo.
