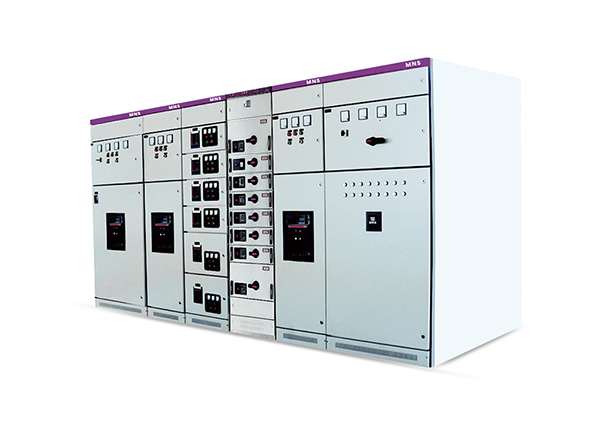

Quadro Elettrico Estraibile a Bassa Tensione MNS

Quadro elettrico estraibile a bassa tensione MNS

Il quadro elettrico estraibile a bassa tensione MNS (di seguito denominato "il dispositivo") è prodotto da un modulo standard, basato sulla consultazione dei quadri elettrici di bassa tensione della serie MNS della società svizzera ABB, e migliorato sinteticamente. Il dispositivo è destinato all'uso come dispositivo di controllo per vari dispositivi di generazione, trasmissione, distribuzione, trasferimento e consumo di energia in sistemi con corrente alternata a 50 Hz e tensioni di esercizio nominali fino a 660 V. È ampiamente utilizzato nei sistemi di distribuzione a bassa tensione di diverse imprese minerarie, grattacieli, hotel, edifici comunali, ecc. Oltre all'impiego a terra, può essere utilizzato anche su piattaforme di perforazione marine e centrali nucleari, previo trattamento speciale.

Il dispositivo è conforme alla norma internazionale IEC439-1 e alla norma nazionale GB7251.1. IEC 61439-1: Quadri elettrici di manovra e controllo a bassa tensione - Parte 1: Regole generali

Quadro elettrico estraibile a bassa tensione MNS

La struttura di base del dispositivo è una struttura di assemblaggio combinata. Le parti strutturali dell'armadio zincato sono collegate e fissate alla struttura di base con viti autofilettanti o viti a testa quadra di grado 8.8. Inoltre, in base alle modifiche dello schema, la porta, la piastra di chiusura, il deflettore, il supporto di installazione e la barra collettrice corrispondenti possono essere assemblate insieme alla struttura di base per formare un dispositivo completo. Il modulo è adattato alle dimensioni interne dei componenti e dei compartimenti (modulo unitario = 25 mm).

+ Design compatto: più unità funzionali sono contenute in meno spazio.

+ La struttura offre elevata versatilità e flessibilità di assemblaggio. La sezione della barra a C con modulo da 25 mm può soddisfare le esigenze di varie strutture e tipologie, livelli di protezione e ambienti operativi.

+ Adotta un design modulare standard, che può essere combinato in unità standard come protezione, funzionamento, trasferimento, controllo, regolazione, misurazione, indicazione, ecc. L'utente può scegliere l'assemblaggio in base alle proprie esigenze. Oltre 200 componenti possono essere combinati in varie strutture di armadi e cassetti.

+ Elevata sicurezza: adotta componenti in plastica ingegneristica ignifuga ad alta resistenza in grandi quantità per migliorare efficacemente le prestazioni di sicurezza protettiva.

+ Elevate prestazioni tecniche: i parametri principali raggiungono un livello avanzato in ambito domestico.

Quadro elettrico estraibile a bassa tensione MNS

a L'intervallo di temperatura è compreso tra -5 °C e +40 °C e la temperatura media in 24 ore non supera i +35 °C.

b Condizioni atmosferiche: aria pulita, umidità relativa inferiore al 50% a +40°C, e umidità relativa più elevata è consentita a temperature più basse, ad esempio 90% a +20°C. Tuttavia, a causa delle variazioni di temperatura, è possibile che si formi occasionalmente una moderata condensa.

c L'altitudine sul livello del mare non deve superare i 2000 m.

d Il dispositivo è adatto al trasporto e allo stoccaggio alle seguenti temperature: -25°C~+55°C, può raggiungere +70°C in breve tempo (entro 24 ore). Al di sotto della temperatura limite, può funzionare bene in condizioni normali se non subisce danni irreparabili.

e Se le condizioni di lavoro sopra indicate non possono essere soddisfatte, l'utente deve negoziare con il produttore.

f Se il dispositivo deve essere utilizzato su piattaforme di perforazione petrolifera marina o in centrali nucleari, è necessario firmare un altro accordo tecnico.

Quadro elettrico estraibile a bassa tensione MNS

MCC di tipo estraibile con funzionamento monolaterale o bilaterale: 800 A. MCC con profondità 1000 mm e funzionamento monolaterale: 800-2000 A.
