Trasformatore Raddrizzatore a Sfasamento

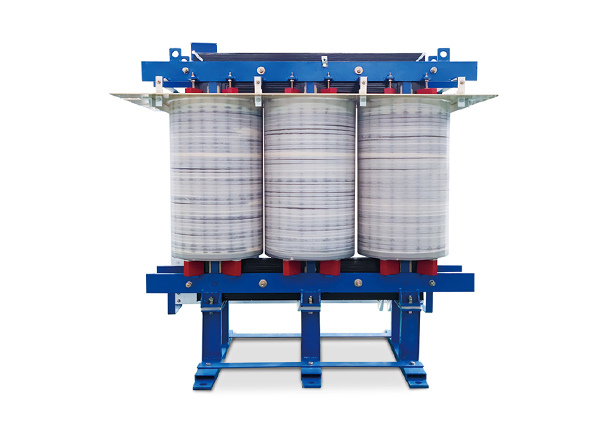

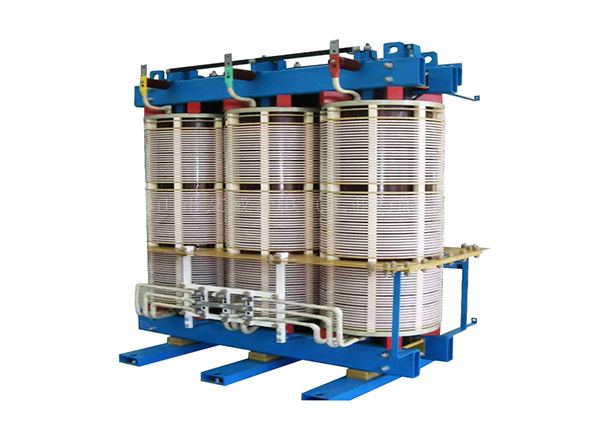

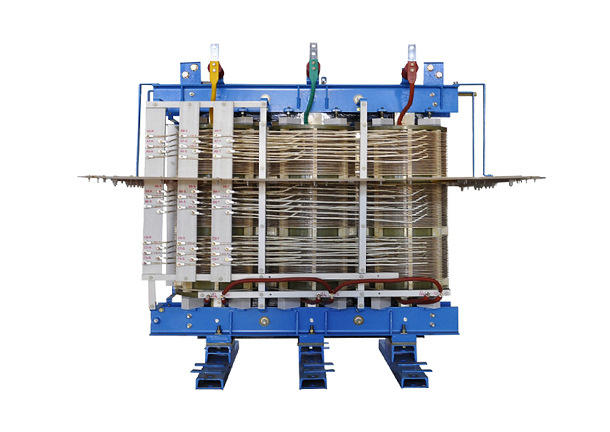

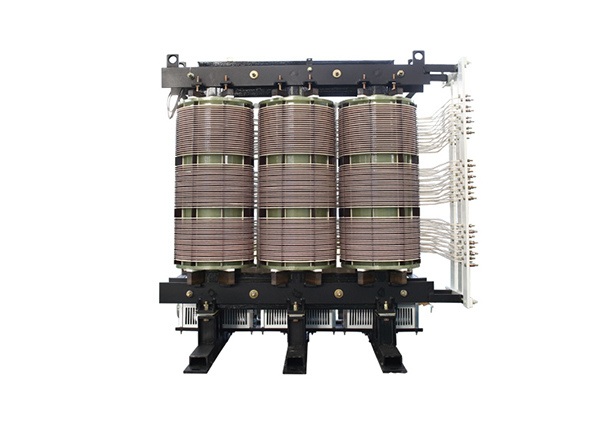

Esposizione apparecchiature

Panoramica

La nostra azienda produce trasformatori raddrizzatori a sfasamento a secco con tensione nominale elevata fino a 35 kV e capacità fino a 15000 kVA. I prodotti sono ampiamente utilizzati nei settori petrolifero, chimico, metallurgico, tessile, del carbone, del cemento, laminatoi (acciaierie), ecc.

Caratteristiche del trasformatore di tensione regolabile con raddrizzatore a sfasamento

Questa serie di prodotti presenta le seguenti caratteristiche: forma d'onda uniforme, basso inquinamento armonico, buona dissipazione del calore, elevata resistenza all'impatto termico, elevata capacità di sovraccarico, basse perdite, bassa rumorosità e facile manutenzione. Utilizzata come alimentatore isolato nel dispositivo di regolazione della velocità a frequenza variabile ad alta tensione, questa serie di prodotti può essere abbinata al dispositivo di regolazione della velocità a frequenza variabile ad alta tensione, in modo da realizzare una tecnologia multipla e sopprimere efficacemente il contenuto armonico.

Applicazione del trasformatore di tensione regolabile con raddrizzatore a sfasamento

È adatto per l'industria elettrica, petrolifera, chimica, metallurgica, approvvigionamento idrico comunale, trattamento delle acque reflue, tessile, cartaria, farmaceutica, carbone, cemento, laminatoi (acciaierie) e altri settori.

Struttura del trasformatore di tensione regolabile con raddrizzatore a sfasamento

a. Il materiale del nucleo è realizzato in lamiera di acciaio al silicio laminata a freddo di alta qualità, accuratamente laminata a 45° in diagonale;

b. I materiali isolanti del trasformatore sono di classe H con una durata di vita di 25 anni, la stessa dei trasformatori;

c. La struttura della bobina non è incapsulata e presenta eccellenti proprietà ignifughe;

d. I materiali isolanti dei cavi sono di classe H. I prodotti sono verniciati con vernice a tripla protezione e polimerizzati ad alta temperatura, il che ne aumenta la resistenza al cortocircuito;

e. L'involucro del trasformatore è realizzato in lamiera d'acciaio di alta qualità;

f. I cavi di ingresso e uscita del trasformatore sono generalmente collegati dal basso. I fori per i cavi sono predisposti sulla base della scatola del trasformatore e un dispositivo è predisposto per il fissaggio del cavo.

Norme di implementazione

IEC 60076-1~5: Trasformatore di potenza

IEC 61378-1:1997: Trasformatore raddrizzatore - Trasformatore industriale

JB/T 8636-1997: Trasformatore convertitore di potenza

GB1094. 11-2007: Trasformatore di potenza a secco

GB1094. 1-2013: Trasformatore di potenza - Generale

GB1094. 2-2013: Trasformatore di potenza - Aumento di temperatura

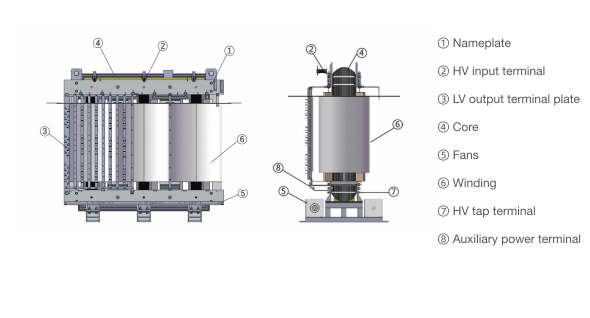

Dettagli sui componenti

Officina di prodotto

Valutazioni dei trasformatori

ZTELECGROUP Transformer Company vanta una vasta esperienza nella progettazione e nella gestione in loco dei trasformatori, che ci consente di valutare accuratamente le condizioni di un trasformatore sia prima che dopo il guasto.

Queste valutazioni possono essere condotte sul campo o presso una delle nostre strutture di livello mondiale, a seconda delle dimensioni del trasformatore da valutare e della sua ubicazione.

I servizi tipici di valutazione dei trasformatori includono:

Valutazione delle condizioni sul campo

Campionamento e test dell'olio in collaborazione con TJ|H2b Analytical Services

Test specialistici dei trasformatori con le più moderne attrezzature

Indagine sui guasti in loco (sul campo o in fabbrica)

Tipo e significato del trasformatore di tensione regolabile con raddrizzatore a sfasamento

ZT(P) ZT - Trasformatore raddrizzatore per convertitore di frequenza (ZP: per alimentatore con convertitore di frequenza)

S Trifase

Tipo di raffreddamento (raffreddamento ad aria naturale omesso, F - raffreddamento ad aria forzata)

G Trasformatore di potenza a secco (non incapsulato)

Classe di isolamento (isolamento di classe B-S, isolamento di classe H-H)

Potenza nominale (KVA)

Livello di tensione (KV)
