Quadro Di Distribuzione Integrato JP (Compensazione/Controllo/Illuminazione Terminali)

Quadro di distribuzione integrato JP (compensazione/controllo/illuminazione terminali)

I quadri di distribuzione di energia integrati per esterni della serie JP sono dispositivi di distribuzione completi con funzioni di misurazione, compensazione della potenza in uscita e reattiva. ... IEC 61439-1: Quadri di comando e controllo a bassa tensione - Parte 1: Regole generali.

JP Quadro di distribuzione integrato (compensazione/controllo/illuminazione terminali)

a Temperatura ambiente: -25 °C~+40 °C;

b Umidità relativa dell'aria: valore medio giornaliero ≤90%, valore medio mensile 90%;

c Altitudine: ≤2000 m;

d Installato in luoghi esenti da forti vibrazioni, urti e gas corrosivi.

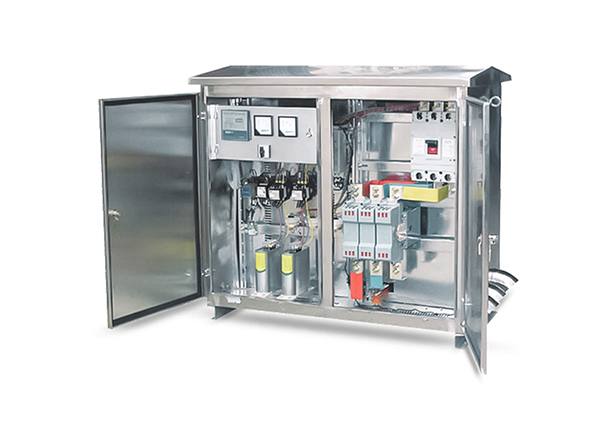

Scatola di distribuzione integrata JP (compensazione/controllo/illuminazione terminale)

La struttura della scatola include sia il tipo verticale che quello orizzontale. Il guscio è realizzato in lamiera di acciaio inossidabile di alta qualità da 2 mm, adottando un processo di flangiatura multipiega (o doppia piastra sandwich in acciaio inossidabile con struttura a nido d'ape, con prestazioni ignifughe, protezione ambientale, isolamento termico e anticondensa). Adotta una speciale tecnologia di saldatura dell'acciaio inossidabile, che garantisce un'elevata resistenza complessiva della scatola. La superficie è liscia e pulita come uno specchio, senza lasciare traccia del cordone di saldatura; l'installazione interna della trave (piastra) adotta un processo di zincatura a caldo per garantire l'assenza di corrosione entro vent'anni; il design delle porte anteriori e posteriori del corpo della scatola è comodo da usare, ispezionare e riparare. La porta è circondata da una guarnizione ad alta elasticità e resistente all'invecchiamento e ogni porta è dotata di due serrature: una comune e una antifurto; la serratura comune è dotata di un sistema antibloccaggio e antiruggine. Copertura antipioggia; la camera di misurazione è completamente chiusa con un dispositivo di sigillatura a piombo; il lato della scatola è dotato di una guaina per il passaggio dei cavi per proteggere da pioggia e corpi estranei. Il fondo è dotato di fori di ventilazione e fori per l'uscita dei cavi. La parte superiore è dotata di un canale di ventilazione e di una rete metallica con funzione di impermeabilità, antipolvere e anti-corpi estranei. Grado di protezione: IP54.
