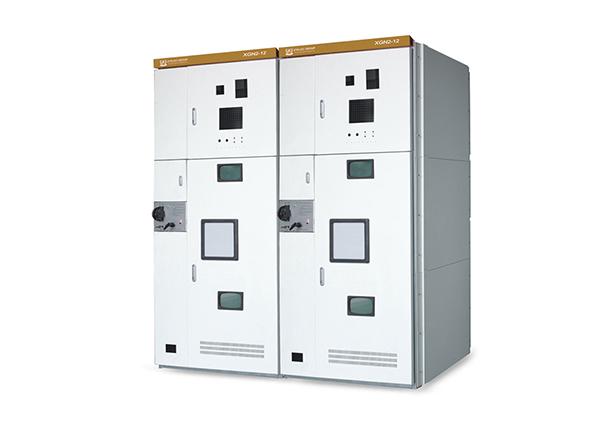

La serie XGN-12 di quadri di rete ad anello chiuso completamente isolati è una tipologia di quadro sottovuoto a isolamento solido con isolamento completo, tenuta stagna completa ed esente da manutenzione. Tutte le parti sotto tensione ad alta tensione sono fuse e stampate utilizzando resina epossidica con eccellenti proprietà isolanti, che integra organicamente la camera di spegnimento dell'arco sottovuoto, il circuito elettrico principale e il supporto dell'isolamento, e le unità funzionali sono collegate tramite sbarre collettrici solide completamente isolate. Pertanto, l'intero quadro non è influenzato dall'ambiente esterno, il che può garantire l'affidabilità del funzionamento delle apparecchiature e la sicurezza degli operatori.

L'armadio di rete ad anello presenta le seguenti caratteristiche: struttura semplice, funzionamento flessibile, interblocco affidabile e installazione pratica. È adatto per sistemi di alimentazione a 50 Hz e 12 kV ed è ampiamente utilizzato nelle reti ad anello di cavi industriali e civili e nella progettazione di terminali di reti di distribuzione, per la ricezione e la distribuzione di energia elettrica. È particolarmente adatto per la distribuzione di energia in aree residenziali urbane, piccole sottostazioni, stazioni di apertura e chiusura, scatole di derivazione cavi, sottostazioni a scatola, imprese industriali e minerarie, centri commerciali e aeroporti, metropolitane, impianti di generazione eolica, ospedali, stadi, ferrovie, gallerie e altri luoghi.

Poiché il prodotto offre i vantaggi di un isolamento completo, una tenuta stagna completa e una schermatura completa, è particolarmente adatto per luoghi con elevata altitudine, alte temperature, caldo umido, freddo intenso e forte inquinamento.

IEC 62271-202: Apparecchiature di manovra e controllo ad alta tensione - Parte 202: Sottostazioni prefabbricate AT/BT.

XGN-12 Cabina Intelligente a Isolamento Solido

A seconda del tipo di interruttore, si suddivide in interruttori di carico con gruppo di messa a terra (modulo C in breve), interruttori di carico senza gruppo di messa a terra (modulo CB in breve) e interruttori automatici con gruppo di messa a terra (modulo V in breve), interruttore automatico senza gruppo di messa a terra (modulo VB in breve), interruttore di interconnessione interruttore automatico (modulo VZ in breve), gruppo di commutazione elettrica combinato interruttore di carico + fusibile (modulo F in breve) e gruppo di sezionamento (modulo G in breve).

XGN-12 Cabina Intelligente a Isolamento Solido

a Temperatura ambiente: da -45 °C a +45 °C;

b Umidità: umidità relativa media massima, con una media giornaliera del 95% o inferiore e una media mensile del 90% o inferiore;

c Altitudine: inferiore a 2000 metri;

d Resistenza sismica: 8 gradi

e Livello di protezione: tenuta stagna IP67, fusibile IP67, involucro del quadro elettrico IP3X.

XGN-12 Cabina intelligente a isolamento solido

+ Aree fredde e a bassa temperatura: non prevede l'utilizzo di gas SF6, quindi può funzionare normalmente a -45 °C senza considerare il funzionamento a bassa temperatura del gas SF6.

+ Area di plateau: non è necessario considerare l'influenza della pressione atmosferica di plateau sulle prestazioni di isolamento.

+ Area soggetta a forti tempeste di sabbia: il livello di protezione di sicurezza del corpo dell'armadio di rete ad anello a isolamento solido è IP67 e la sala del circuito di controllo adotta un trattamento speciale per garantire un funzionamento a lungo termine in aree soggette a forti tempeste di sabbia.

+ Area umida costiera: sigillata con resina epossidica, resistente all'umidità e alla corrosione da nebbia salina, garantendo un utilizzo a lungo termine nelle aree costiere.

+Aree con elevati requisiti di protezione ambientale: l'influenza del gas SF6 sul riscaldamento atmosferico è stata oggetto di grande attenzione e il gas SF6 è stato eliminato negli armadi di rete ad anello solido, senza causare inquinamento e danni all'ambiente e alle persone.

+Nella smart grid: poiché l'interruttore principale e il sezionatore possono essere azionati elettricamente, è possibile realizzare il controllo remoto, la telemetria e le telecomunicazioni delle apparecchiature di commutazione e dei siti delle sottostazioni, il che non solo consente un controllo decentralizzato, ma facilita anche il controllo centralizzato.

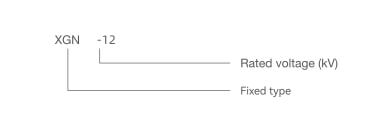

Descrizione del tipo
