Trasformatore In Olio Serie S11-M-30~6300/10

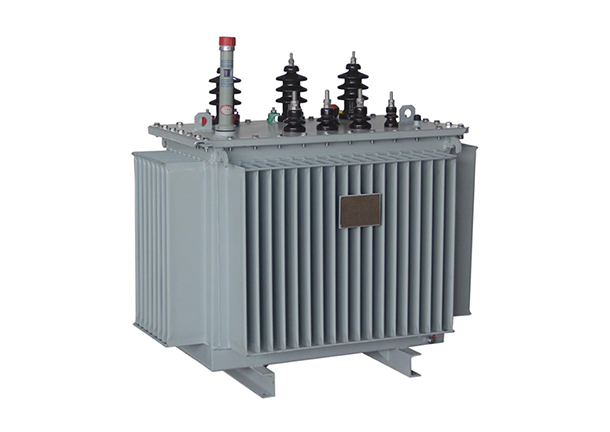

Visualizzazione dell'apparecchiatura

Trasformatore in olio

Struttura e principio di funzionamento del trasformatore in olio.

Il trasformatore in olio è simile al trasformatore nella struttura. È uno dei tipi di trasformatore classificati in base alla forma di isolamento del nucleo. Pertanto, presenta la caratteristica riconoscibile delle bobine immerse in olio, che può ridurre l'immagine termica delle apparecchiature al suo interno.

Gli elementi base dei trasformatori immersi in olio sono costituiti da nucleo, avvolgimento e isolatore passante. Il nucleo fornisce un percorso per il flusso magnetico. L'avvolgimento crea un campo magnetico. È costituito da una bobina conduttrice, avvolta sul nucleo e isolata con una barriera e uno schermo di cartone. Lo spessore dello strato isolante dell'avvolgimento aumenta con l'aumentare della tensione. L'isolatore passante collega l'avvolgimento del trasformatore alla sottostazione.

I trasformatori immersi in olio sono utilizzati nella distribuzione di energia o nelle sottostazioni. Il nucleo e le bobine sono immersi in olio, che li raffredda e li isola. L'olio circola attraverso i tubi nelle bobine e attorno al gruppo bobine e nucleo per convezione. L'olio viene raffreddato dall'esterno del serbatoio per piccole potenze e da radiatori raffreddati ad aria per grandi potenze.

Scopo dell'utilizzo dei trasformatori immersi in olio

I trasformatori in olio possono essere montati a terra, su piedistalli o pali per uso esterno. Offrono prestazioni efficienti in una varietà di applicazioni, tra cui reti di trasmissione e distribuzione di energia, produzione di energia rinnovabile e piccole industrie.

I trasformatori in olio hanno un'enorme capacità, quindi consentono di risparmiare molta elettricità, ridurre al minimo le perdite di potenza, risparmiare energia e ridurre i costi per l'utente. Non solo, l'olio nella macchina può anche raffreddare il nucleo interno del filo, migliorando così la durata e le prestazioni elettriche dell'apparecchiatura del trasformatore.

Caratteristiche

+ Il trasformatore trifase in olio immerso prodotto dalla nostra azienda utilizza una nuova struttura isolante per migliorare la capacità di resistere ai cortocircuiti. Il nucleo in ferro è realizzato in lamiera di acciaio al silicio laminato a freddo di alta qualità e l'avvolgimento è realizzato con una struttura a cilindro o a lamina multistrato. Tutti i dispositivi di fissaggio adottano uno speciale trattamento anti-allentamento;

+ Il prodotto presenta le caratteristiche di alta efficienza e basse perdite. Può ridurre notevolmente il consumo di energia e i costi operativi, apportando significativi benefici sociali. È il prodotto high-tech nazionale.

Norme di implementazione

GBT6451-2015: Parametri tecnici e requisiti per i trasformatori di potenza immersi in olio.

GB 1094.1-2013: Trasformatori di potenza Parte 1: Regole generali.

GB 1094.2-2013: Trasformatori di potenza Parte 2: Aumento della temperatura dei trasformatori immersi in liquido.

GB 1094.5-2008: Trasformatori di potenza Parte 5: Capacità di resistere al cortocircuito.

GB 1094.7-2008: Trasformatori di potenza Parte 7: Linee guida per il carico dei trasformatori di potenza immersi in olio.

Condizioni di servizio regolari

a Altitudine (m. s.l.m.) inferiore a 1000 m;

b Temperatura ambiente;

c Temperatura ambiente massima +40 °C;

d Temperatura media giornaliera massima +20 °C;

e Temperatura ambiente esterna minima -25 °C;
