Tensione nominale: 380-660 V
Frequenza nominale: 50/60 Hz
Scenari applicativi Ampiamente utilizzato in centrali elettriche, fabbriche e aziende minerarie.

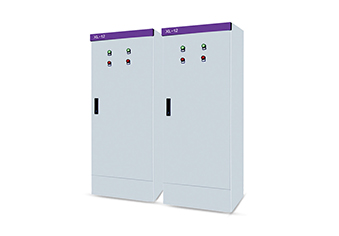

Armadio di distribuzione elettrica XL-21
L'armadio di distribuzione elettrica a bassa tensione tipo XL-21 è applicabile a centrali elettriche e aziende industriali e minerarie e viene utilizzato per la distribuzione di energia in sistemi trifase a quattro o cinque fili con tensione alternata pari o inferiore a 500 V. Viene installato all'interno e contro la parete. Riparazione nella parte anteriore del pannello. Il guscio è realizzato in lamiera d'acciaio piegata.
La maniglia di azionamento del sezionatore è installata sul lato superiore della colonna destra nella parte anteriore dell'armadio e può essere utilizzata per la commutazione dell'alimentazione. È possibile scegliere diversi tipi di interruttori automatici con diversi gradi di corrente per soddisfare le esigenze specifiche dell'utente.
IEC 61439-1: Apparecchiature di manovra e controllo a bassa tensione - Parte 1: Regole generali.

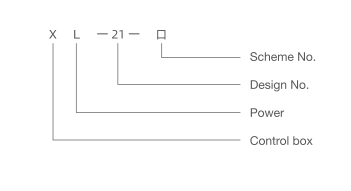

Descrizione del tipo
|
Articoli |
Unità |
Parametri |
|
Tensione di lavoro nominale |
IN |
AC380,AC660 |
|
Frequenza nominale |
Nuova Zelanda |
50/60 |
|
Corrente nominale di breve durata (1 s) |
ka |
50 |
|
Corrente nominale di picco |
ka |
105 |
|
Rigidità dielettrica |
V/1min |
2500 |
|
Tensione di isolamento nominale |
IN |
660 |
|
Livello di protezione |
|
IP30/IP40 |
|
Dimensioni limite (LxPxA) |
mm |
600(800,1000)*350(400,600)*1600(1800) |
