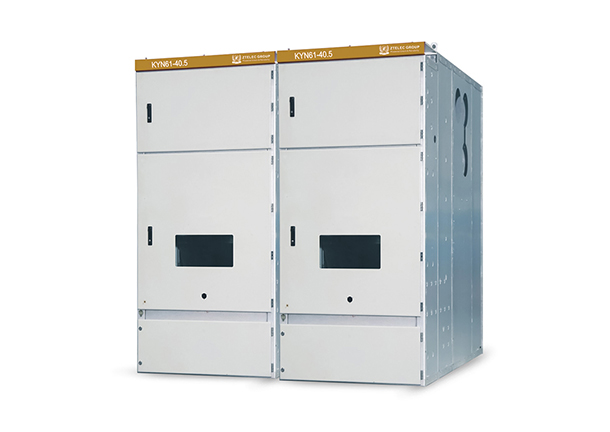

Quadro Elettrico Metallico AC Rimovibile Corazzato KYN61-40.5(Z)

Quadro elettrico metallico AC rimovibile corazzato KYN61-40.5(Z)

Il quadro elettrico metallico AC rimovibile corazzato KYN61-40.5(Z) (di seguito denominato quadro) è un set completo per interni di unità di distribuzione di energia trifase AC 50 Hz e tensione nominale di 40.5 kV, utilizzato per la ricezione e la distribuzione di energia elettrica in centrali elettriche, sottostazioni di trasformazione, aziende minerarie e industriali, ecc., controlla, protegge e rileva i circuiti ed è adatto anche per applicazioni con frequenti interventi di manutenzione. Questo quadro elettrico è conforme alle norme GB/T11022-2020, GB3906-2020, DL404-2020, ecc. IEC 62271-202: Apparecchiature di commutazione e controllo ad alta tensione – Parte 202: Sottostazioni prefabbricate AT/BT

Quadro elettrico AC corazzato e rimovibile KYN61-40.5(Z)

+ La struttura del quadro è di tipo assemblato, l'interruttore adotta una struttura a carrello manuale di tipo a pavimento;

+ Dotato di un nuovissimo interruttore automatico sottovuoto con isolamento composito, caratterizzato da un'ottima intercambiabilità e facile da sostituire;

+ Il telaio del carrello manuale è montato con un meccanismo di azionamento a vite con chiocciola, in grado di spostare facilmente il carrello e prevenire danni al meccanismo di azionamento causati da un funzionamento errato;

+ Tutte le operazioni possono essere eseguite a porta del quadro chiusa;

+ L'interblocco tra l'interruttore principale, il carrello e il quadro elettrico adotta la modalità di blocco meccanico obbligatorio, soddisfacendo la funzione "cinque prevenzioni";

+ Il vano cavi è sufficientemente ampio da poter collegare più cavi.

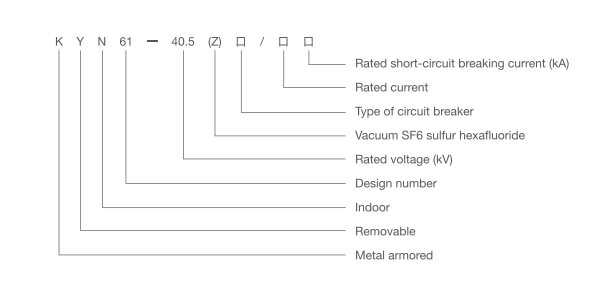

Descrizione del tipo
