Trasformatori Montati Su Piastra In Stile Americano

Visualizzazione apparecchiature Trasformatore a scatola in stile americano

Panoramica

Il trasformatore montato su piastra in stile americano è un tipo di trasformatore che combina interruttori di carico ad alta tensione, fusibili a innesto, fusibili di protezione di backup, il corpo del trasformatore e interruttori a vuoto all'interno di un serbatoio dell'olio sigillato, utilizzando l'olio del trasformatore come mezzo isolante. Il circuito ad alta tensione e il corpo del trasformatore sono assemblati all'interno del serbatoio dell'olio, con l'ingresso del circuito ad alta tensione e le operazioni condotte sul lato ad alta tensione. Il circuito a bassa tensione è tipicamente costituito da interruttori automatici di bassa tensione, trasformatori di corrente e strumenti di misura, installati nel compartimento di bassa tensione.

Ambiente di utilizzo

Altitudine

≤1000 m

Velocità del vento

Equivalente a 34 m/s (non superiore a 700 Pa)

Temperatura

Valore medio della temperatura relativa giornaliera <95%; valore medio della temperatura relativa mensile <95%

Resistente agli urti

Accelerazione orizzontale non superiore a 0,4 m/s, accelerazione verticale non superiore a 0,15 m/s

Inclinazione del sito di installazione

Non superiore a 3 gradi

Ambiente di installazione

L'aria circostante non è inquinata da gas corrosivi, infiammabili e altri inquinanti evidenti e non vi sono forti vibrazioni nel sito di installazione. Quando si ordina questo prodotto oltre le condizioni sopra indicate, è possibile concordare i parametri tecnici con la nostra azienda.

Composizione

Sistema ad alta tensione e metodi di uscita

I metodi di cablaggio del sistema ad alta tensione includono il tipo di rete ad anello, il tipo a terminale e il tipo a doppio circuito terminale. La rete ad anello presenta "un ingresso, due uscite": un ingresso di alimentazione, un'uscita dal lato a bassa tensione del trasformatore e un'altra che porta a un altro trasformatore o dispositivo elettrico, fornendo alimentazione al lato a bassa tensione di un altro trasformatore o altra apparecchiatura. La rete a terminale presenta "un ingresso, un'uscita": un ingresso di alimentazione e un'uscita dal lato a bassa tensione del trasformatore. La rete a doppio circuito con terminale presenta "un ingresso, un'uscita, un backup": un ingresso di alimentazione, un'uscita dal lato a bassa tensione del trasformatore e un alimentatore di backup, che fornisce alimentazione in caso di interruzione dell'alimentazione principale.

Connettore a gomito (Connettore per cavo a gomito)

L'ingresso ad alta tensione del trasformatore combinato è realizzato tramite cavi interrati utilizzando connettori a gomito, composti da tre parti: il connettore a gomito, la presa di carico e il manicotto del connettore. Il connettore a gomito è disponibile nei tipi a passaggio singolo e a doppio passaggio. Il tipo a passaggio singolo si collega direttamente al cavo e alla rete ad alta tensione, mentre il tipo a doppio passaggio collega un'estremità a un parafulmine e l'altra a una sorgente di tensione.

Parafulmini

Il parafulmine serve principalmente a proteggere dai fulmini ed è disponibile in versione interna ed esterna. Il tipo interno è installato all'interno del serbatoio dell'olio, in corrispondenza dell'uscita ad alta tensione, per garantire la protezione.

Altri componenti

Interruttori a vuoto, indicatori di livello dell'olio, manometri, termometri, valvole di sicurezza e altri componenti. Ulteriori componenti, come interruttori automatici di bassa tensione, dispositivi di misurazione e compensazione sul lato secondario, possono essere installati secondo necessità. I ​​fusibili del trasformatore, gli interruttori di carico multiposizione per reti ad anello e i commutatori di presa a vuoto sono installati come componenti all'interno del serbatoio dell'olio, consentendo una facile sostituzione dei fusibili o l'azionamento degli interruttori di carico per modificare le condizioni operative del trasformatore. Il lato ad alta tensione è alimentato da cavi a gomito con sezionatore di carico e il compartimento di uscita a bassa tensione è installato all'esterno del serbatoio, con spazio per ulteriori dispositivi di protezione e strumenti, se necessario. Tutte le parti sotto tensione sono racchiuse all'interno del serbatoio dell'olio, senza componenti sotto tensione esposti.

Sistema di protezione

Il sistema di protezione del trasformatore montato su piastra di tipo americano utilizza fusibili limitatori di corrente ad alta tensione e fusibili di protezione da sovraccarico in serie per la protezione ad alta tensione, e interruttori automatici aperti a bassa tensione per la protezione da sovraccarico e cortocircuito nel circuito a bassa tensione. Il fusibile a innesto (fusibile di protezione da sovraccarico) ha un'eccellente tolleranza alle sovratensioni del trasformatore e viene utilizzato principalmente per proteggerlo in caso di sovraccarichi e cortocircuiti a bassa tensione. Il fusibile di protezione di backup (fusibile limitatore di corrente ad alta tensione) può interrompere in sicurezza tutte le correnti previste che potrebbero causare fusione e viene utilizzato principalmente per proteggere il trasformatore e il sistema di distribuzione in caso di guasti interni.

Norme di riferimento

IEC 60076: Requisiti generali per i trasformatori di potenza

IEC 61330: Norma di sicurezza per sottostazioni prefabbricate ad alta/bassa tensione

IEEE C57: Requisiti generali relativi alla sicurezza e alle prestazioni dei trasformatori di distribuzione, di potenza e di regolazione immersi in liquido.

Norma: IEC60076/IEC 61330/IEEE C57.

Garanzia: 2 anni

Caratteristiche principali

Il trasformatore adotta un trasformatore in lega non di qualità, che presenta una buona resistenza alle armoniche, un'elevata capacità di sovraccarico, basse perdite, bassa rumorosità, un basso aumento di temperatura, una lunga durata e altri vantaggi.

Il guscio di Taobian adotta una piastra in acciaio laminato a freddo di alta qualità, che presenta un'elevata resistenza meccanica, come resistenza alla flessione, resistenza agli urti e resistenza alla trazione. La superficie è trattata con spruzzatura elettrostatica a polvere e presenta buone prestazioni anticorrosione.

Il circuito ad alta tensione è protetto da doppi fusibili, di cui il fusibile a innesto è un fusibile a doppia sensibilità (potenziale, corrente) e il fusibile di backup è un fusibile limitatore di corrente, il che riduce i costi operativi;

La linea di ingresso ad alta tensione adotta una struttura di connettore di manutenzione elettrica, completamente isolata, sicura, affidabile e facile da usare:

Può essere utilizzato sia per reti ad anello che per terminali e la conversione è molto comoda, il che migliora l'affidabilità dell'alimentazione.

La struttura è compatta, di piccole dimensioni, facile da installare e flessibile;

Struttura completamente isolata e sigillata, sicura e affidabile, esente da manutenzione e protezione affidabile della sicurezza personale.

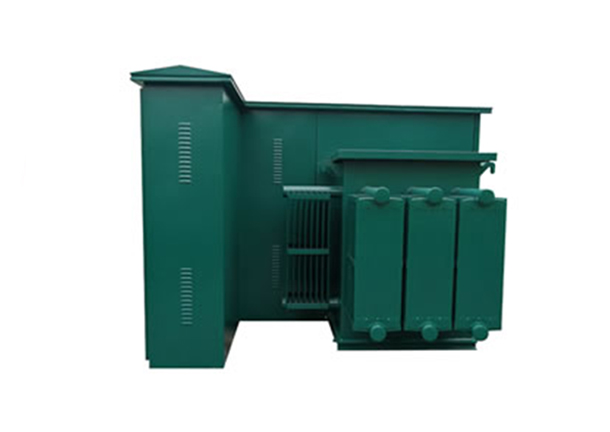

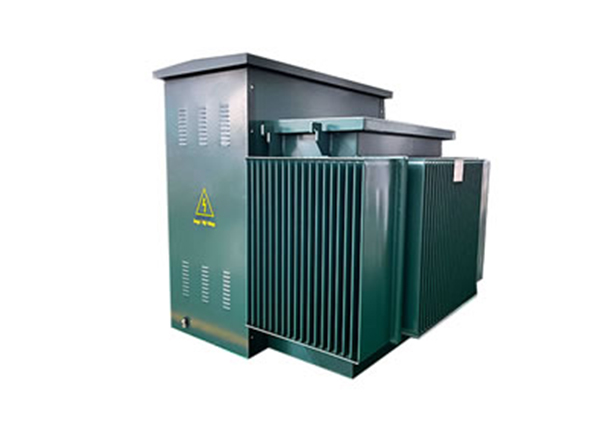

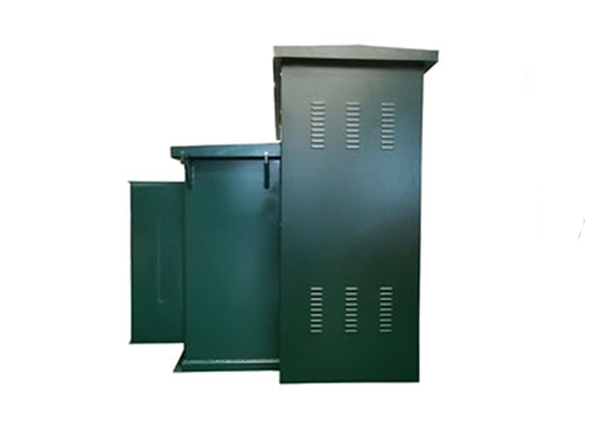

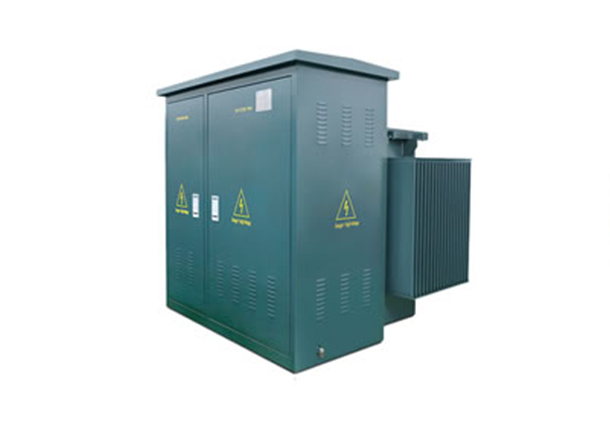

Prodotto in laboratorio - Foto reali

Trasformatore in scatola americana

Confezione e consegna:

Confezione: cassa in legno Seaworth

Porto: Shanghai / Shenzhen / Qingdao / Tianjin, Cina ecc.

Dimensioni del singolo imballo: in base alla capacità

Peso del singolo imballo: in base alla capacità

Trasformatore da esterno da 13,8 kV montato su piastra

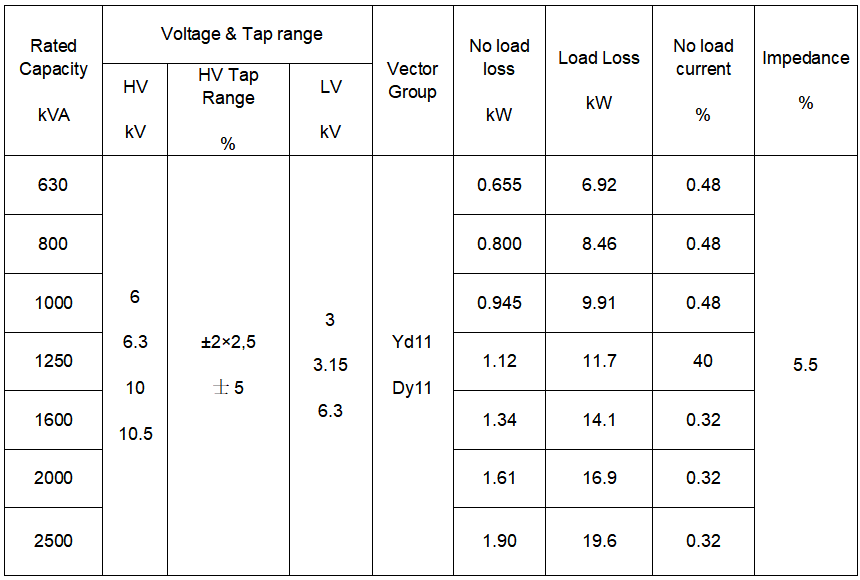

Parametri tecnici:
