Quadro Elettrico Estraibile a Bassa Tensione GCK

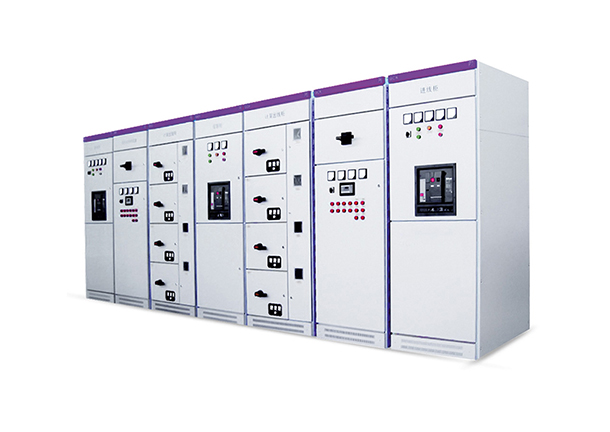

Quadro elettrico estraibile a bassa tensione GCK

Il quadro elettrico estraibile GCK BT è applicabile al sistema di distribuzione a bassa tensione con CA 50 Hz e tensione di esercizio nominale di 380 V. Include le funzioni di Power Center (PC) e Motor Control Center (MCC). Ogni parametro tecnico è conforme agli standard nazionali. Grazie alle caratteristiche di struttura avanzata, aspetto accattivante, elevate prestazioni elettriche, elevato livello di protezione, affidabilità e sicurezza, e facilità di manutenzione, è il dispositivo di distribuzione ideale per sistemi di alimentazione a bassa tensione nei settori metallurgico, petrolifero, chimico, energetico, meccanico e tessile leggera, ecc.

Il prodotto è conforme alle norme IEC-439, GB7251.1.IEC 61439-1: Quadri elettrici di manovra e controllo a bassa tensione - Parte 1: Regole generali

GCK Quadro elettrico estraibile a bassa tensione

+ GCK1 e GCJ1 sono strutture combinate di tipo assemblato. La struttura di base è assemblata utilizzando barre di acciaio speciali;

+ La struttura del quadro, le dimensioni dei componenti e le dimensioni dei fori variano in base al modulo di base E = 25 mm;

+Nel progetto MCC, il quadro è suddiviso in cinque zone (scomparti): la zona sbarre orizzontali, la zona sbarre verticali, la zona unità funzionale, il vano cavi e la zona sbarre di messa a terra del neutro. Ogni zona è isolata reciprocamente per il normale funzionamento del circuito e previene efficacemente l'espansione dei guasti;

+Tutte le strutture del telaio sono collegate e fissate tramite bulloni, evitando così distorsioni e sollecitazioni dovute alla saldatura e migliorando la precisione;

+I componenti presentano una forte universalità, una buona applicabilità e un elevato grado di standardizzazione;

+L'estrazione e l'inserimento dell'unità funzionale (cassetto) avviene tramite leva, semplice e affidabile, abbinata a cuscinetti volventi.

Quadro elettrico estraibile a bassa tensione GCK

a Altitudine sul livello del mare non superiore a 2000 m;

b Temperatura ambiente: da -5°C a +40°C e temperatura media ≤ +35°C nelle 24 ore;

c Condizioni atmosferiche: aria pulita, umidità relativa inferiore al 50% a +40°C, e un'umidità relativa più elevata è consentita a temperature più basse, ad esempio 90% a +20°C;

d Luoghi senza rischio di incendio, esplosione, grave inquinamento, corrosione chimica e forti vibrazioni;

e La pendenza di installazione non deve superare i 5°;

f Il centro di controllo è adatto al trasporto e allo stoccaggio alle seguenti temperature: -25°C~+55°C, per brevi periodi (entro 24 ore) non deve superare i +70°C.
