Quadro Elettrico Estraibile a Bassa Tensione GCS

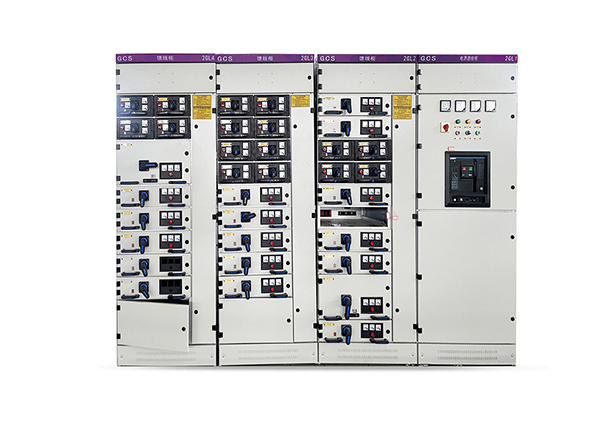

Quadro elettrico estraibile a bassa tensione GCS

Il quadro elettrico estraibile a bassa tensione GCS (di seguito denominato "il dispositivo") è stato sviluppato in base ai requisiti del dipartimento competente del settore, di numerosi utenti elettrici e dell'unità di progettazione dal dipartimento meccanico statale originale e dal gruppo di progettazione unificato del dipartimento dell'energia. È conforme alle condizioni nazionali e ha un indice di prestazione tecnica più elevato, si adatta alle esigenze di sviluppo del mercato energetico ed è in grado di competere con i prodotti importati disponibili.

Il dispositivo è applicabile ai sistemi di distribuzione di centrali elettriche, industrie petrolifere, chimiche, metallurgiche, tessili e di grattacieli, ecc. Nei luoghi in cui è richiesta un'elevata automatizzazione e la connessione tramite computer, come centrali elettriche di grandi dimensioni e sistemi dell'industria petrolchimica, ecc., è un dispositivo di distribuzione completo a bassa tensione utilizzato nei sistemi di generazione e alimentazione con corrente alternata trifase 50(60) Hz, tensione di esercizio nominale di 380 V, corrente nominale di 4000 A e inferiore per la distribuzione, il controllo centralizzato del motore e la compensazione della potenza reattiva.

Il dispositivo è conforme alle norme IEC 439-1 e GB 7251.1. IEC 61439-1: Quadri elettrici di manovra e controllo a bassa tensione - Parte 1: Regole generali

Quadro elettrico estraibile a bassa tensione GCS

+ Il telaio principale è realizzato in profilato d'acciaio 8MF. Entrambi i lati del profilato d'acciaio sono forati con fori di montaggio da φ9,2 mm con un modulo rispettivamente di 20 mm e 100 mm. L'installazione interna è flessibile e semplice.

+ Due tipi di struttura di assemblaggio per il telaio principale: struttura di assemblaggio completa e struttura di saldatura parziale (telaio laterale e traversa) a scelta dell'utente.

+ Ogni scomparto funzionale di un dispositivo è isolato. Sono presenti tre parti: scomparti unità funzionali, scomparti sbarre e scomparti cavi. Ognuna di esse ha una funzione relativamente indipendente.

+ Le sbarre orizzontali sono disposte orizzontalmente sul retro dell'armadio, per aumentarne la capacità di resistere alle forze elettrodinamiche. È la misura di base per ottenere un'elevata protezione contro i cortocircuiti.

+ Il design del vano cavi lo rende comodo per l'ingresso e l'uscita dei cavi dalla parte superiore e inferiore.

Quadro elettrico estraibile di bassa tensione GCS

a L'altitudine sul livello del mare non deve superare i 2000 m;

b La pendenza di installazione non deve superare i 5°;

c Temperatura ambiente: -5°℃~+40°C e la temperatura media non deve superare i +35°C in 24 ore;

d Alla temperatura massima, l'umidità relativa non deve superare il 50%. Un'umidità relativa più elevata è consentita a temperature inferiori, ad esempio il 90% a +20°C. Tuttavia, a causa della variazione di temperatura, è possibile che si formi occasionalmente una moderata condensa;

e La pendenza di installazione non deve superare i 5°;

f Non ci sono polvere, gas corrosivi o acqua piovana all'interno.

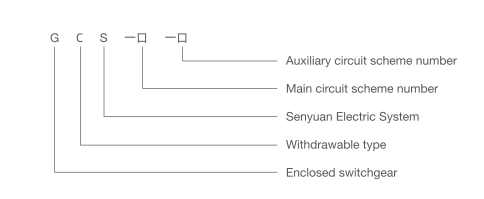

Descrizione del tipo
