Serie S11-M-30~8000/20 - Trasformatore Immerso In Olio

Esposizione apparecchiature

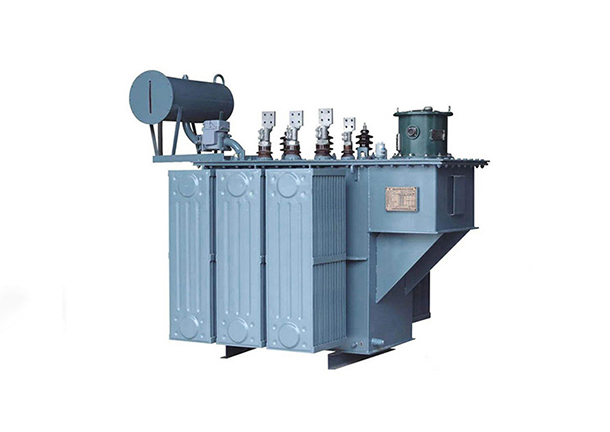

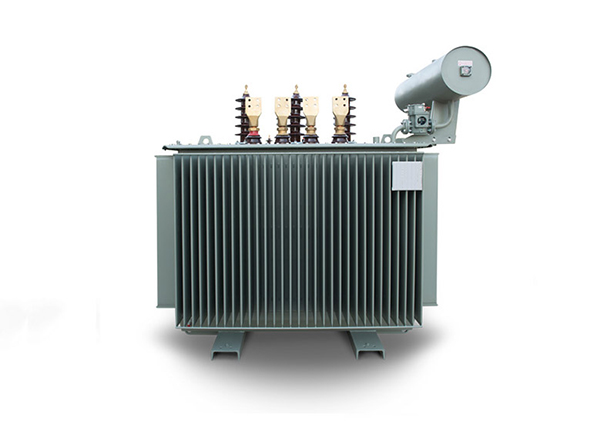

Trasformatore in olio

ZTELEC Electric Technology (Zhengzhou) Co., Ltd Trasformatore in olio.

Il trasformatore in olio è simile al trasformatore nella struttura. È uno dei tipi di trasformatore classificati in base al tipo di isolamento del nucleo. Pertanto, presenta la caratteristica distintiva delle bobine immerse in olio, che può ridurre l'immagine termica dell'apparecchiatura al suo interno.

Gli elementi base del tipo a immersione in olio sono costituiti da nucleo, avvolgimento e isolatore passante. Il nucleo fornisce un percorso per il flusso magnetico. L'avvolgimento crea un campo magnetico. È costituito da una bobina conduttrice, avvolta sul nucleo e isolata con una barriera e uno schermo in cartone. Lo spessore dello strato isolante dell'avvolgimento aumenta con l'aumentare della tensione. L'isolatore passante collega l'avvolgimento del trasformatore alla sottostazione.

I trasformatori immersi in olio sono utilizzati nella distribuzione di energia o nelle sottostazioni. Il nucleo e le bobine sono immersi in olio, che li raffredda e li isola. L'olio circola attraverso i tubi nelle bobine e attorno al gruppo bobine e nucleo per convezione. L'olio viene raffreddato dall'esterno del serbatoio per piccole potenze e da radiatori raffreddati ad aria per grandi potenze.

Scopo dell'utilizzo dei trasformatori immersi in olio

I trasformatori in olio possono essere montati a terra, su piedistalli o pali per uso esterno. Offrono prestazioni efficienti in una varietà di applicazioni, tra cui reti di trasmissione e distribuzione di energia, produzione di energia rinnovabile e piccole industrie.

I trasformatori in olio hanno un'enorme capacità, quindi consentono di risparmiare molta elettricità, ridurre al minimo le perdite di potenza, risparmiare energia e ridurre i costi per l'utente. Non solo, l'olio nella macchina può anche raffreddare il nucleo interno del filo, migliorando così la durata e le prestazioni elettriche dell'apparecchiatura del trasformatore.

Caratteristiche

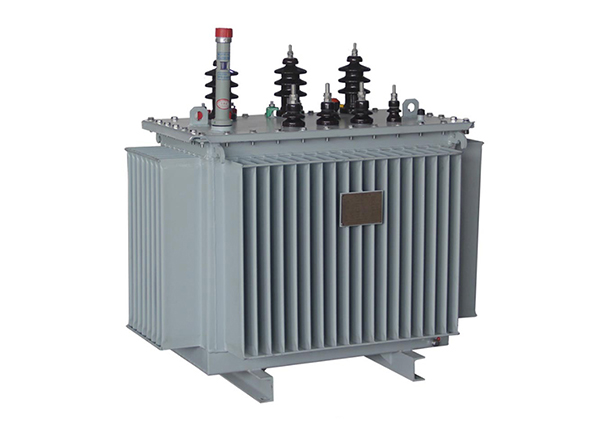

Il trasformatore completamente sigillato adotta un tipo completamente sigillato e riempito d'olio. L'involucro del serbatoio dell'olio ondulato si adatta all'espansione dell'olio grazie alla sua elasticità ed è un serbatoio sigillato, ampiamente utilizzato in varie apparecchiature di distribuzione di energia.

+ Il nucleo di ferro è realizzato in lamiera di acciaio al silicio orientato laminato a freddo di alta qualità, prodotto mediante il processo di taglio trasversale automatico e il processo di sovrapposizione a gradini, che migliora la distribuzione della densità del flusso magnetico all'interno del nucleo di ferro, riduce l'energia di vibrazione del nucleo di ferro e riduce efficacemente rumore e perdite;

+ La bobina è avvolta con filo smaltato ad alta resistenza (o filo rivestito di carta), struttura cilindrica (o a torta) con distribuzione uniforme degli ampere-spire, struttura di isolamento ragionevole e forte resistenza al cortocircuito;

+ Il corpo del trasformatore è fissato con una struttura anti-allentamento, la parte di fissaggio è dotata di controdado e la struttura del nucleo non pendente è adottata per garantire che non si allenti dopo il trasporto a lunga distanza;

+ La lamiera ondulata del serbatoio dell'olio ondulato sostituisce il conservatore dell'olio. La lamiera ondulata può espandersi e restringersi in base alla variazione del volume dell'olio del trasformatore, isolando il trasformatore dall'atmosfera, prevenendo e rallentando il deterioramento dell'olio e dell'isolamento causato dall'umidità, migliorando l'affidabilità di funzionamento e mantenendo il trasformatore in funzione normalmente senza manutenzione;

+ Dotato di termometro con segnale di "monitoraggio remoto" e valvola di rilascio della pressione, che migliorano l'affidabilità di funzionamento del trasformatore.
