Quadro Elettrico Corazzato Rimovibile CA KYN28-24(Z)

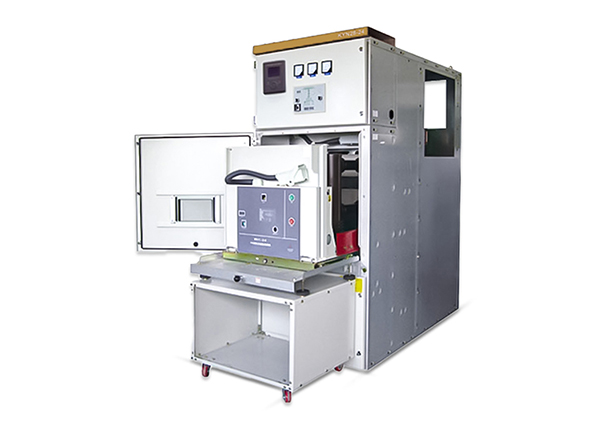

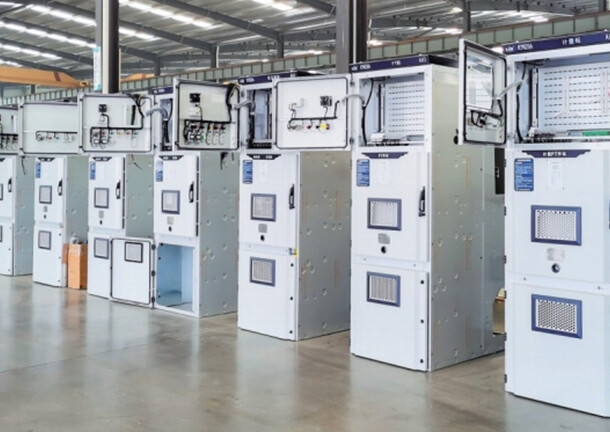

Quadro elettrico CA rimovibile corazzato KYN28-24(Z)

Il quadro elettrico CA mobile corazzato in metallo serie KYN28-24(Z) (di seguito denominato "quadro elettrico") è un dispositivo completo di distribuzione dell'alimentazione per sistemi a sbarra singola e a sezione singola CA trifase da 20 kV a 50 (60) Hz. Viene utilizzato principalmente in centrali elettriche, nella trasmissione di energia di generatori di piccole e medie dimensioni, nella distribuzione di energia di imprese industriali e minerarie, nella ricezione e trasmissione di energia di sottostazioni secondarie in sistemi elettrici, nonché nell'avviamento di grandi motori ad alta tensione, ecc., per implementare funzioni di controllo, protezione e monitoraggio.

Il quadro elettrico è dotato di una funzione di interblocco a "cinque vie" che impedisce di spingere e tirare l'interruttore sotto carico, di aprirlo e chiuderlo per errore, di chiuderlo quando l'interruttore è in posizione chiusa, di entrare accidentalmente nel compartimento sotto tensione e di aprirlo per errore quando l'alimentazione è attiva. Si tratta di un dispositivo di distribuzione dell'energia con prestazioni superiori. Il prodotto adotta gli standard GB3906, GB/T11022, IEC60298 e altri. IEC 62271-202: Apparecchiature di commutazione e controllo ad alta tensione - Parte 202: Sottostazioni prefabbricate AT/BT

KYN28-24(Z) Quadro elettrico CA corazzato rimovibile

a Temperatura ambiente: -15℃~+40℃;

b Altitudine: ≤1000 m;

c Umidità relativa; giornaliera ≤95%, mensile ≤90%;

d Intensità sismica: ≤8°;

e Il luogo di installazione deve essere esente da incendi, pericoli di esplosione, grave inquinamento, corrosione chimica o forti vibrazioni;
Nota: si prega di concordare con noi se il prodotto viene utilizzato al di fuori dell'intervallo delle condizioni sopra indicate.

Quadro elettrico AC rimovibile corazzato KYN28-24(Z)

1. Quadro elettrico da 24 kV con volume compatto

La struttura di questo prodotto è simile a quella di un quadro elettrico intermedio da 12 kV, il prodotto è applicabile a sistemi da 20 kV e non necessita di isolamento composito o separatore interfase, offrendo prestazioni di isolamento eccezionali.

2. Struttura sicura, installazione flessibile

Questo quadro è composto da due parti: corpo dell'armadio e parte estraibile intermedia (ad esempio, carrello). Il corpo dell'armadio è suddiviso in quattro scomparti separati, il grado di protezione dell'involucro è IP4X e IP2X quando le porte degli scomparti e la porta della camera dell'interruttore sono aperte. È dotato di linee aeree di ingresso e uscita, linee di ingresso e uscita cavi e altri schemi funzionali, può diventare un'unità di distribuzione di energia di diversi schemi e forme dopo permutazione e combinazione. Questo quadro può essere installato, messo a punto e sottoposto a manutenzione dal lato anteriore, quindi può essere disposto in duplex tramite schiena contro schiena o contro la parete, il che non solo ne migliora la sicurezza e la flessibilità, ma riduce anche l'ingombro a pavimento.

Caratteristiche prestazionali della struttura del prodotto

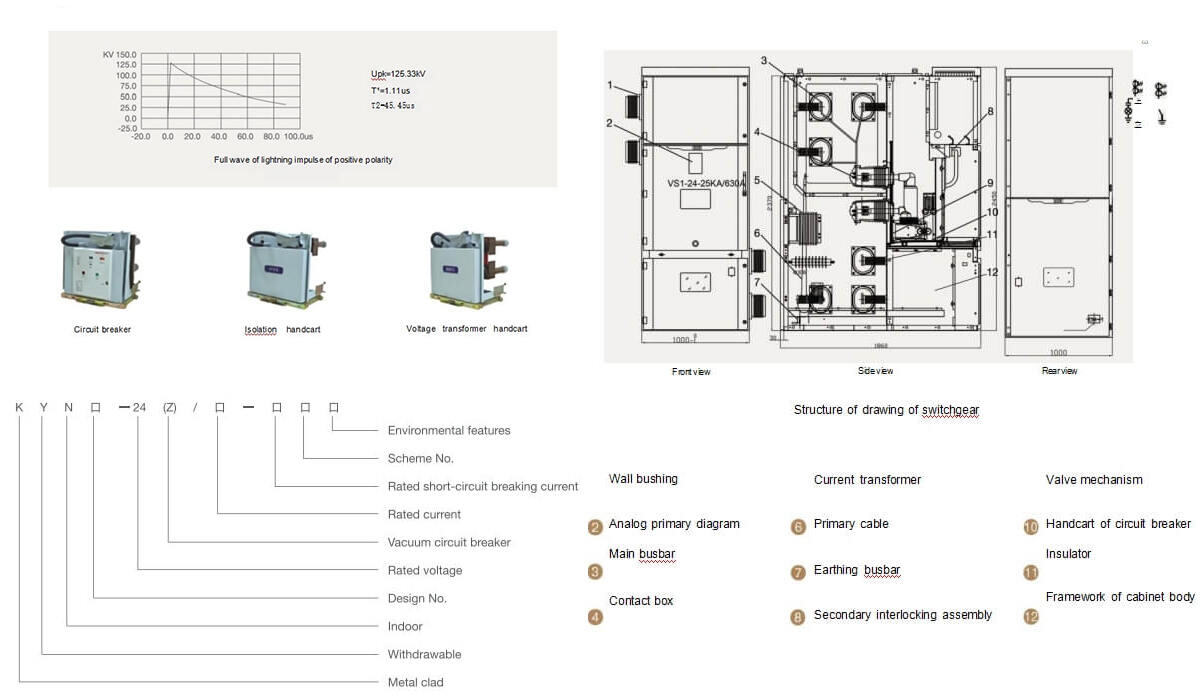

3.Capacità di resistenza agli impulsi di fulmine

4.Vari carrelli a mano, funzionamento comodo

Anche il telaio del carrello a mano è realizzato in lamiera d'acciaio sottile e assemblato dopo essere stato lavorato da una macchina CNC. Il carrello a mano è isolato con l'armadio e l'interblocco meccanico è sicuro, affidabile e flessibile. In base allo stesso scopo, il carrello a mano può essere suddiviso in carrello con interruttore automatico, carrello con trasformatore di tensione, carrello con isolamento, con le stesse specifiche del carrello a mano possono essere sostituite. Il carrello a mano ha una posizione di disconnessione, una posizione di prova e una posizione di lavoro nel corpo dell'armadio e ogni posizione è dotata di un dispositivo di posizionamento per garantire l'affidabilità dell'interblocco. Deve essere azionato secondo la procedura di interblocco anti-errore. Tutti i tipi di carrelli a mano possono essere inseriti e rimossi tramite vite. Il funzionamento è semplice e flessibile per gli operatori. Quando l'armadio deve essere rimosso manualmente, è possibile utilizzare uno speciale carrello di trasferimento per estrarlo comodamente per varie ispezioni e manutenzioni; inoltre, adotta il tipo a metà corsa, le dimensioni sono ridotte e le ispezioni e le manutenzioni sono comode.

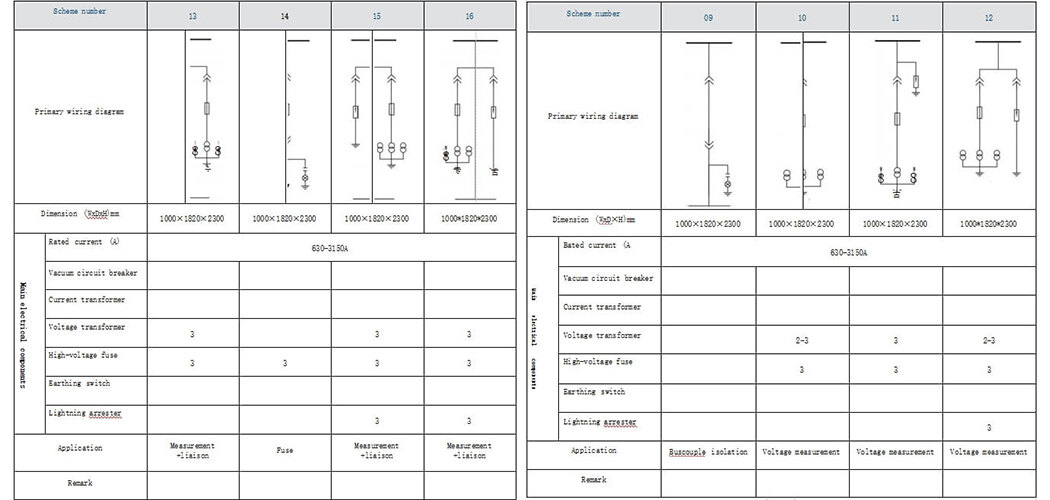

Schema del circuito principale

Tipo Descrizione
