Quadro Elettrico Fisso In Metallo Con Involucro Metallico XGN7-12

Quadro elettrico fisso in metallo con involucro metallico XGN7-12

Il quadro elettrico fisso in metallo con involucro metallico XGN7-12 (abbreviato in armadio elettrico) viene utilizzato per ricevere e distribuire energia elettrica in sistemi trifase CA 50 Hz da 3,6, 7,2 kV e 12 kV, in particolare in caso di funzionamento frequente. Il suo sistema di sbarre è a singola sbarra (può derivare una singola sbarra con derivazione e una struttura a doppia sbarra).

Questo armadio elettrico è conforme ai requisiti della norma nazionale GB 3906-91 "Quadro elettrico metallico con involucro metallico da 3-35 kV CA" e alla norma internazionale IEC 298 e ha la funzione di "cinque prevenzioni".

L'interruttore principale di questo quadro elettrico adotta un interruttore automatico sotto vuoto della serie ZN28A-12 o ZN22-12, dotato di meccanismo di azionamento elettromagnetico CD17A e meccanismo di azionamento a molla CT19B. Il sezionatore adotta prodotti di tipo rotativo GN30-12 e della serie GN22-10 per correnti elevate.

IEC 62271-202: Apparecchiature di manovra e controllo ad alta tensione - Parte 202: Sottostazioni prefabbricate AT/BT.

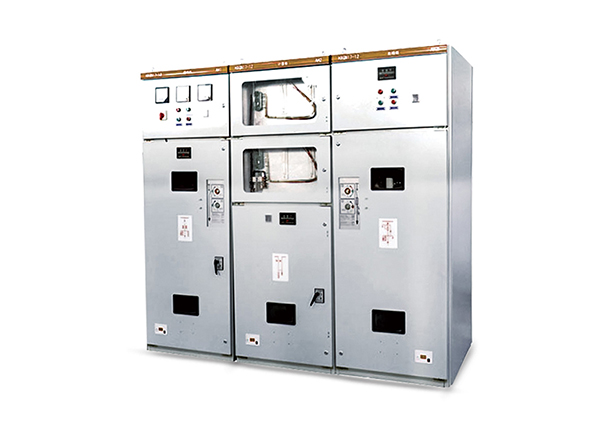

Quadro metallico fisso tipo XGN7-12

a Temperatura ambiente: -25°C~+40°C;

b Altitudine ≤1000 m:

c Umidità relativa ambientale: Umidità relativa media giornaliera ≤95%; Umidità relativa media mensile ≤90%;

d Magnitudo del terremoto ≤8;

e Luoghi esenti da incendi, esplosioni, corrosione chimica e forti vibrazioni e con grado di inquinamento non superiore al livello 3.

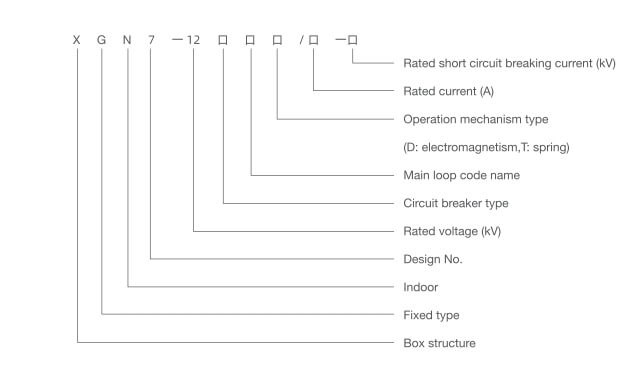

Descrizione del tipo
