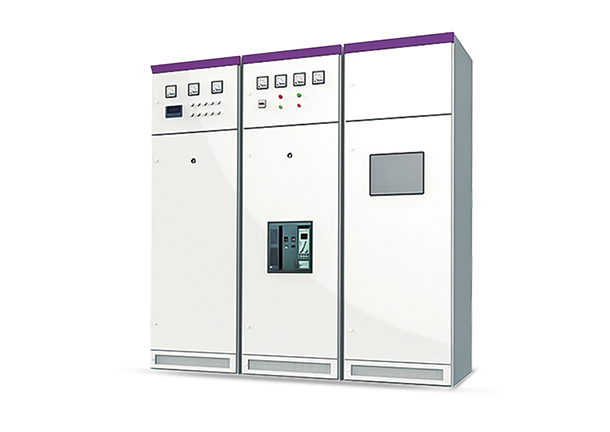

Il quadro elettrico fisso a bassa tensione CA GGD è applicabile al sistema di distribuzione con CA 50 Hz, tensione di esercizio nominale di 380 V e corrente nominale fino a 3150 A in centrali elettriche, sottostazioni, impianti ecc., utilizzato per il trasferimento, la distribuzione e il controllo dell'energia per dispositivi di potenza, illuminazione e distribuzione.

IEC 61439-1: Quadri elettrici e quadri di comando a bassa tensione - Parte 1: Regole generali

Quadro elettrico fisso a bassa tensione CA GGD

+ Considerare attentamente la dissipazione del calore durante il funzionamento dell'armadio; sulla parte superiore e inferiore dell'armadio sono presenti fessure di dissipazione del calore di diverse dimensioni.

+Il corpo dell'armadio di distribuzione di potenza GGD AC LV adotta un tipo di armadio universale. La struttura è assemblata con profilati in acciaio piegati a freddo 8MF mediante saldatura parziale. I componenti del telaio e gli speciali componenti di accoppiamento sono forniti da un produttore di profilati in acciaio designato per garantire la precisione e la qualità dell'armadio. I componenti dell'armadio universale sono progettati secondo il principio modulare con 20 fori di montaggio a modulo e un elevato coefficiente di universalità.

+La porta dell'armadio è collegata al telaio tramite una cerniera mobile con asse di rotazione, che facilita l'installazione e lo smontaggio.

Una striscia di gomma di tipo E è inserita nella piega del bordo della porta. L'asta di riempimento tra la porta e il telaio ha una certa corsa di compressione durante la chiusura della porta. Ciò può impedire la collisione diretta tra la porta e l'armadio e aumenta anche il livello di protezione della porta.

+Collegare il gruppo di controllo del contatore con i componenti elettrici al telaio con filo di rame dolce multifilare. Collegare i componenti di montaggio all'interno dell'armadio al telaio con viti zigrinate. L'intero armadio costituisce un circuito di protezione di terra completo.

+Il coperchio superiore dell'armadio può essere smontato, se necessario, per facilitare il montaggio e la regolazione della sbarra principale in loco. I quattro angoli dell'armadio sono dotati di golfari di sollevamento per il sollevamento e la spedizione. Grado di protezione dell'armadio: IP30. L'utente può scegliere tra IP20 e IP40 in base ai requisiti ambientali.

Quadro elettrico fisso a bassa tensione CA GGD

a Temperatura ambiente: -5°℃~+40°C e temperatura media ≤+35°C in 24 ore.

b Installato e utilizzato in ambienti interni. Altitudine sul livello del mare per il sito operativo 2000 m.

c L'umidità relativa non deve superare il 50% a temperature massime di +40°℃. Un'umidità relativa più elevata è consentita a temperature inferiori, ad esempio il 90% a +20°℃. Tuttavia, a causa delle variazioni di temperatura, è possibile che si formi occasionalmente una moderata condensa.

d La pendenza di installazione non deve superare i 5°.

e Installato in luoghi privi di forti vibrazioni e urti e dove i componenti elettrici non possano essere danneggiati.

Per eventuali requisiti specifici, consultare il produttore.
