Serie S13-M-30~6300/10 Di Trasformatori Immersi In Olio 3D

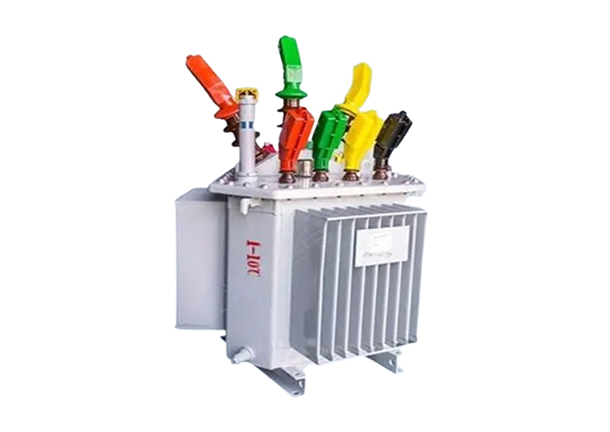

Trasformatore immerso in olio tridimensionale 3D

Descrizione

Trasformatore immerso in olio tridimensionale 3D, trasformatori a nucleo avvolto combinati tridimensionali, trasformatori trifase a nucleo avvolto combinati tridimensionali, trasformatori a nucleo avvolto triangolari tridimensionali, trasformatori a nucleo avvolto triangolari tridimensionali, ecc. si riferiscono tutti a trasformatori a nucleo avvolto tridimensionali e le lettere RL compaiono nei loro modelli. Come S13-MRL-6300/10, SCB11-RL-1000/10, dove R rappresenta il nucleo laminato e L rappresenta la struttura tridimensionale.

Il trasformatore a nucleo avvolto tridimensionale è un trasformatore di potenza a risparmio energetico. Riforma in modo creativo la struttura del circuito magnetico laminato e il layout trifase dei trasformatori di potenza tradizionali, ottimizzando le prestazioni del prodotto. Ad esempio, il circuito magnetico trifase è completamente simmetrico e l'effetto di risparmio energetico è significativamente ridotto. Il rumore è notevolmente ridotto, la dissipazione del calore e la capacità di sovraccarico sono più elevate, la struttura è compatta e il volume è ridotto.

Il trasformatore a nucleo avvolto tridimensionale è un trasformatore immerso in olio con nucleo a bobina tridimensionale 3D che riforma in modo creativo la struttura del circuito magnetico laminato e il layout trifase dei trasformatori di potenza tradizionali, ottimizzando le prestazioni del prodotto.

Il componente chiave del trasformatore a nucleo avvolto tridimensionale è il nucleo avvolto tridimensionale, composto da tre nuclei a telaio singolo delle stesse dimensioni. Le sezioni trasversali dello stelo e del giogo di ferro di ciascun nucleo di ferro a telaio singolo sono uguali e prossime a un semicerchio. Dopo essere stati combinati, i tre steli del nucleo sono disposti a forma di triangolo equilatero. La sezione trasversale dei pilastri del nucleo è prossima a un cerchio. La lunghezza del circuito magnetico dei tre nuclei è . La lunghezza del giogo di ferro è la più corta, quindi il nucleo di ferro è leggero e la perdita a vuoto è ridotta.

Caratteristiche

+ La serie di trasformatori immersi in olio con nucleo a bobina tridimensionale 3D rompe la tradizionale struttura planare e adotta una struttura tridimensionale simmetrica trifase. Il circuito magnetico del nucleo in ferro trifase è completamente simmetrico, la resistenza magnetica è notevolmente ridotta e la corrente di eccitazione e le perdite a vuoto sono significativamente ridotte. Si tratta di un trasformatore ad alta efficienza energetica che utilizza materiali tradizionali, ma presenta una rumorosità ridotta e una struttura compatta. Le sue eccezionali prestazioni in termini di risparmio energetico e tutela ambientale sono pienamente conformi alla politica cinese per il risparmio energetico.

1. Ottimizzazione del circuito magnetico

(1) Non ci sono giunzioni tra gli strati del nucleo avvolto tridimensionale e il circuito magnetico è distribuito uniformemente. Non vi è alcuna area ad alta resistenza evidente e non vi è alcuna distorsione della densità del flusso magnetico in corrispondenza delle giunzioni.

(2) La direzione del flusso magnetico è completamente coerente con l'orientamento dei cristalli della lamiera di acciaio al silicio. (3) Le lunghezze del circuito magnetico trifase sono completamente uguali e la somma delle lunghezze del circuito magnetico trifase è la più breve.

(4) Il circuito magnetico trifase è completamente simmetrico e la corrente a vuoto trifase è completamente bilanciata.

2. Bassa perdita e significativo risparmio energetico

(1) La direzione di magnetizzazione del nucleo laminato tridimensionale è completamente coerente con la direzione di laminazione della lamiera di acciaio al silicio e non vi è alcuna sovrapposizione tra gli strati del nucleo. Il flusso magnetico è distribuito uniformemente in tutto il circuito magnetico, senza evidenti aree ad alta resistenza né giunzioni. Il fenomeno di distorsione della densità del flusso magnetico. A parità di materiale, rispetto al nucleo laminato, il coefficiente di perdita del ferro del nucleo avvolto diminuisce da 1,3-1,5 a circa 1,05. Questo da solo può ridurre la perdita del nucleo del 10-20%.

(2) Grazie alla speciale struttura tridimensionale, il materiale utilizzato nella parte in ferro del nucleo è ridotto del 25% rispetto al nucleo laminato tradizionale, e il peso angolare ridotto rappresenta circa il 6% del peso totale del nucleo.

(3) Il trattamento di taglio della lamiera di acciaio al silicio ne compromette la permeabilità magnetica. Il nucleo laminato tridimensionale viene sottoposto a un trattamento di ricottura sotto vuoto ad alta temperatura (800 °C) con riempimento di azoto, che non solo elimina lo stress meccanico del nucleo, ma ne affina anche le proprietà magnetiche. Il dominio magnetico, che migliora la capacità di ricristallizzazione secondaria della lamiera di acciaio al silicio, rendendo le prestazioni della lamiera di acciaio al silicio notevolmente superiori rispetto alle prestazioni di fabbrica.

(4) Dopo i test, è stato determinato che la perdita a vuoto del trasformatore tridimensionale è inferiore del 25-35% rispetto allo standard nazionale e che la corrente a vuoto può essere ridotta fino al 92%. 3. Bassa rumorosità

Le cause principali della rumorosità causata dalla vibrazione del corpo del trasformatore sono:

1) La magnetostrizione della lamiera di acciaio al silicio provoca la vibrazione del nucleo di ferro e la produzione di rumore.

2) L'attrazione elettromagnetica causata dalla dispersione di flusso magnetico tra le giunzioni delle lamiere di acciaio al silicio e le lamiere, causa la vibrazione del nucleo e la generazione di rumore.

3) La densità magnetica di lavoro del trasformatore è troppo elevata, si avvicina o raggiunge il punto di saturazione, e la dispersione magnetica è troppo elevata, causando rumore.

Poiché il nucleo laminato tridimensionale è realizzato laminando strisce di lamiera di acciaio al silicio in modo continuo e compatto su un'apposita macchina avvolgitrice, non ci sono giunzioni e non si verifica alcun rumore causato da circuiti magnetici discontinui come il giunco ​​laminato. Allo stesso tempo, il circuito magnetico trifase e il flusso magnetico sono completamente simmetrici e la densità magnetica di lavoro è progettata in modo ragionevole, riducendo notevolmente il rumore del prodotto. Il livello sonoro del test di tipo del prodotto SGB10-RL-2000/10 è di soli 47 dB, ovvero 19 dB inferiore ai 66 dB specificati nella norma nazionale. È quasi completamente ecologico e silenzioso, ed è particolarmente adatto per uso interno e residenziale.

4. Elevata capacità di sovraccarico

(1) Il potere calorifico del prodotto stesso è molto basso: le perdite a vuoto e la corrente a vuoto del trasformatore a nucleo avvolto sono molto ridotte e il potere calorifico del prodotto stesso è molto basso;

(2) Come mostrato in Figura 1, le bobine trifase sono disposte a forma di "perno", formando un canale centrale per il gas naturale che corre su e giù tra le bobine: il "camino di scarico". A causa della differenza di temperatura di 30-40 °C tra i gioghi di ferro superiori e inferiori, si crea una forte convezione. Grazie alla convezione dell'aria, l'aria fredda viene reintegrata dal basso verso il canale centrale e il calore viene irradiato dalla pendenza interna del giogo di ferro superiore, mentre il calore generato dal trasformatore viene rapidamente dissipato nella circolazione naturale.

5. Compatto Struttura e ingombro ridotto

Lo speciale nucleo in ferro tridimensionale conferisce al prodotto una struttura compatta e un layout razionale. L'area piana dell'unità è ridotta del 10-15% rispetto ai prodotti tradizionali e l'altezza dell'unità è ridotta del 10-20%. Se installato in una sottostazione a cassone, il volume del trasformatore può essere ridotto di quasi 1/4.
