Quadro Elettrico ad Anello Gonfiabile Completamente Isolato e Sigillato XGN-12

Quadro elettrico ad anello gonfiabile completamente isolato e sigillato XGN-12

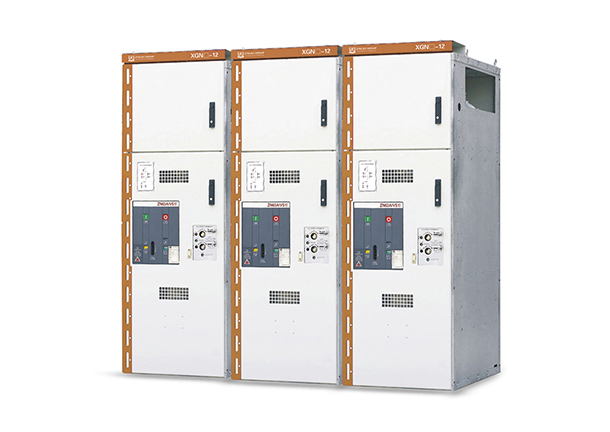

Il quadro elettrico ad anello della serie XGN-12, completamente isolato e chiuso, è un quadro elettrico chiuso con scatola comune metallica isolata in gas SF6, composto da un'unità di sezionamento di carico, un'unità elettrica combinata di sezionamento di carico e fusibile, un'unità interruttore sottovuoto, un'unità di linea di ingresso sbarre e altri moduli. Utilizza una gamma di tecnologie e materiali avanzati e presenta eccellenti proprietà elettriche e meccaniche. Le prestazioni sono leggermente influenzate dall'ambiente e dal clima. È piccolo e compatto, facile da usare, non richiede manutenzione e offre una combinazione flessibile. Il design chiaro e intuitivo garantisce un funzionamento semplice e diretto. La capacità di cablaggio dell'alimentatore è ampia e adatta a una varietà di sistemi di cablaggio.

IEC 62271-202: Apparecchiature di manovra e controllo ad alta tensione – Parte 202: Sottostazioni prefabbricate AT/BT

XGN 口 -12 Quadro elettrico ad anello gonfiabile completamente isolato e sigillato

1 Sicurezza operativa. Grazie alle seguenti misure di sicurezza, possiamo offrire agli utenti una speciale garanzia di sicurezza:

(a) Sezionatore di carico integrato a tre posizioni;

(b) L'interruttore automatico adotta un sezionatore di carico anziché un sezionatore di isolamento, che è più sicuro e affidabile;

(c) Il design completamente chiuso sul lato primario fornisce protezione contro i contatti accidentali;

(d) Interblocco meccanico per soddisfare i requisiti di prevenzione a cinque punti;

(e) Il display di carica può fornire istruzioni per l'elettrificazione sulle linee in entrata e in uscita.

2 Funzionamento affidabile. Design completamente sigillato, tutti gli interruttori da 10 kV e i corpi caricati delle barre collettrici sono sigillati nella scatola dell'aria saldata con una piastra in acciaio inossidabile da 3 mm; dotati di spina in gomma siliconica per realizzare una testa del cavo sigillata, in modo che non sia influenzata da polvere, umidità, piccoli animali e altri agenti atmosferici esterni:

(a) Meccanismo di azionamento ad accumulo di energia a molla, azionabile manualmente o elettricamente;

(b) Lo schema elettrico del modello a pannello fornisce l'indicazione della posizione dell'interruttore;

(c) L'armadio è realizzato in lamiera zincata, con verniciatura elettrostatica sulla superficie per migliorare la resistenza alla corrosione;

(d) Il manometro monitora l'intervallo di pressione di sicurezza del gas SF6 nella scatola.

3 Economia:

(a) Nessuna manutenzione;

(b) Elevata affidabilità;

(c) Durata utile fino a 20 anni.

4 Il programma è flessibile:

(a) Molteplici vie di ingresso da sinistra, destra, dall'alto o dal davanti;

(b) Molteplici combinazioni, è possibile ottenere qualsiasi combinazione tra le unità;

(c) Le sbarre di isolamento possono essere utilizzate per combinare armadi anteriori e posteriori o armadi sinistro e destro;

(d) Design flessibile;

(e) Disposizione opzionale del meccanismo a molla e del meccanismo a magnete permanente.

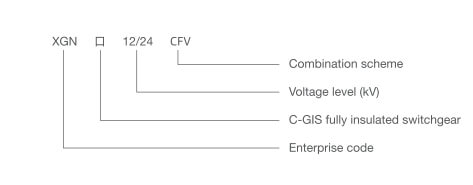

Descrizione del tipo
