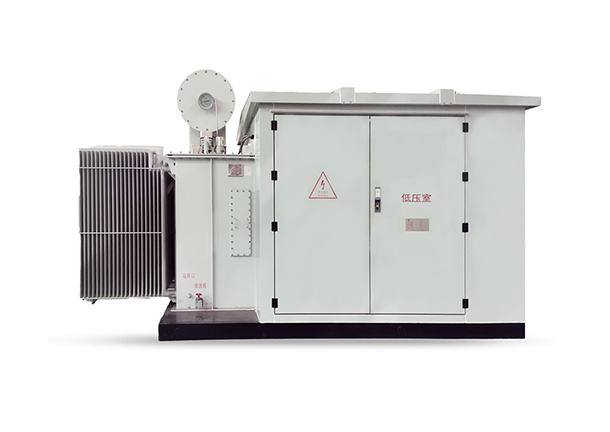

Trasformatore Speciale In Scatola Per La Generazione Di Energia Da Nuove Fonti (Fotovoltaico, Eolico)

Panoramica

Questo tipo di trasformatore in scatola è adatto anche per la generazione di energia da nuove fonti (fotovoltaico/eolico). La sala trasformatori, le sale ad alta e bassa tensione sono disposte a forma di "rettangolo" e i fusibili ad alta tensione e gli interruttori di carico vengono spostati dall'interno del serbatoio del trasformatore e posizionati nella sala ad alta tensione. Il trasformatore adotta una struttura con serbatoio di stoccaggio dell'olio esterno, il livello dell'olio è chiaro a colpo d'occhio ed è più comodo da riempire e svuotare. La gamma di capacità può essere estesa a 6300 kVA e il trasformatore esterno è più comodo per la manutenzione. Il livello di protezione del combustibile Il serbatoio è IP68 e il livello di protezione delle camere ad alta e bassa tensione è IP54, il che ne consente l'utilizzo in vari ambienti difficili.

Condizioni ambientali

a Altitudine inferiore a 4000 m;

b Temperatura ambiente -45℃~+45℃;

c Livello di inquinamento: III

d Umidità relativa: l'umidità media giornaliera non è superiore al 95% e la media mensile non è superiore al 90%;

Nota: se i valori non rientrano nelle condizioni sopra indicate, si prega di contattare il produttore.

Norme di implementazione

GB 1094.1-2013: Trasformatori di potenza Parte 1: Generalità.

GB 1094.2-2013: Trasformatori di potenza Parte 2: Sovratemperatura GB 1094.3-2003: Trasformatori di potenza - Parte 3: Livelli di isolamento, prove di isolamento e intercapedini per l'isolamento esterno.

GB 1094.5-2008: Trasformatori di potenza - Parte 5: Capacità di resistere ai cortocircuiti.

GB/T 11022-2011: Condizioni tecniche comuni per le norme relative a quadri e dispositivi di comando ad alta tensione.

GB 7251.1-2013: Gruppi e dispositivi di comando a bassa tensione Parte 1: Generalità GB 50150-2006: Ingegneria dell'installazione di dispositivi elettrici - Norma per le prove di consegna di apparecchiature elettriche.

Schema unifilare primario (schema tipico).

Dimensioni strutturali e di ingombro.

1. Quadri di comando a bassa tensione 3. Trasformatore 5. Passante ad alta tensione 7. Staffa fermacavo.

2. Telaio isolato per sbarre collettrici 4. Conservatore d'olio 6. Interruttore di carico sotto vuoto 8. Isolatori per pali.
