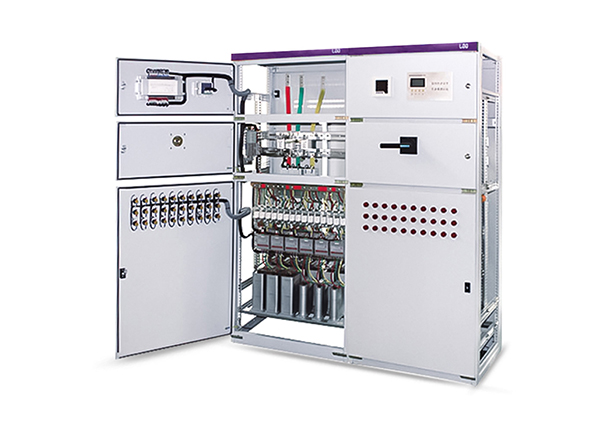

Dispositivo Di Compensazione Intelligente Della Potenza Reattiva a Bassa Tensione GGJ

Dispositivo di compensazione intelligente della potenza reattiva a bassa tensione GGJ

Il dispositivo di compensazione intelligente della potenza reattiva a bassa tensione GGJ introduce il controllo tramite microcomputer adottando la progettazione assistita da computer (CAD) ed esegue una compensazione intelligente della potenza reattiva. Grazie alla struttura razionale e alla tecnologia avanzata, è ampiamente utilizzato nelle reti elettriche a bassa tensione per migliorare il fattore di potenza, ridurre le perdite reattive e migliorare la qualità dell'alimentazione. Come prodotto di nuova generazione per il risparmio energetico, è utilizzato specificamente nel trasformatore trifase da 130-600 kVA per la compensazione della potenza reattiva. IEC 61439-1: Quadri elettrici di manovra e controllo a bassa tensione - Parte 1: Regole generali

Dispositivo di compensazione intelligente della potenza reattiva a bassa tensione GGJ Dispositivo di compensazione

+ Controllato da un controller intelligente, completo di tutte le funzionalità. Prestazioni affidabili, compensazione automatica; può aumentare il fattore di potenza fino a 0,9 o anche di più.

+ Visualizzazione in tempo reale del fattore di potenza di rete e intervallo: ritardo (0,00-0,99), anticipo (0,00-0,99).

+ Con protezione completa da sovratensione, sovraarmonica, sovracompensazione, guasto di sistema, mancanza di fase, sovraccarico e altre funzioni.

+ I parametri impostati non verranno persi dopo un'interruzione di corrente e il dispositivo entrerà automaticamente in modalità di funzionamento, ripristinando la normale alimentazione di rete senza la supervisione dell'operatore.

+ In base al bilanciamento del carico di rete, è possibile utilizzare la compensazione di fase o la compensazione mista.

+ Elevata capacità anti-interferenza, in grado di resistere a impulsi di interferenza con un'ampiezza di 2000 V direttamente in ingresso dalla rete, superiore agli standard professionali nazionali.

Dispositivo di compensazione intelligente della potenza reattiva a bassa tensione GGJ

a Altitudine: ≤2000 m

b Ambiente di installazione: privo di gas e vapori nocivi, polveri conduttive o esplosive e muffe pericolose.

c Umidità relativa: ≤90% a 20 °C

d Temperatura ambiente: -20 °C ~ +45 °C

Dispositivo di compensazione intelligente della potenza reattiva a bassa tensione GGJ

a Misurazione in tempo reale e registrazione oraria di tensione trifase, corrente, frequenza, potenza attiva, potenza reattiva, fattore di potenza, energia attiva ed energia reattiva sul lato BT del trasformatore; tasso di distorsione complessivo di tensione e corrente e capacità subaronica 2-25.

b L'interfaccia RS-232 e RS-485 è predisposta per la trascrizione dei dati da computer. Può inoltre eseguire la lettura wireless dei contatori, il test del dispositivo, l'impostazione dei parametri e la misurazione dei dati in tempo reale, nonché la lettura dei dati registrati tramite comunicazione remota.

Funzione di analisi dei dati C: esegue analisi ed elaborazione, nonché query statistiche sui dati di carico operativo; analizza in modo completo la qualità dell'alimentazione, calcola il tasso di qualificazione della tensione, il tasso di carico dell'alimentazione e l'affidabilità e il tasso di carico massimo; ispeziona il fattore di potenza, la potenza attiva e la potenza reattiva in diversi periodi di tempo; crea il diagramma di tensione, corrente e fattore di potenza di ciascuna fase; stampa un report di analisi sintetica e statistiche.
