Trasformatore Speciale Per La Generazione Di Energia Da Nuove Energie (FotovolTaico/Eolico)

Panoramica

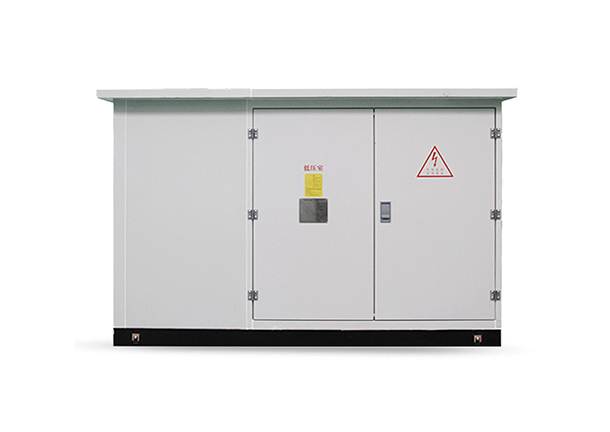

Come metodo di produzione di energia pulita, la generazione di energia da nuove energie si è sviluppata rapidamente in patria e all'estero. I trasformatori combinati per la generazione di energia da nuove energie (fotovoltaico/eolico) della serie ZGS sono trasformatori montati su piastra, che combinano corpo del trasformatore, interruttore di carico in olio, fusibile in olio, quadro elettrico, dispositivo di distribuzione di energia a bassa tensione e altre apparecchiature di supporto. Le camere di alta e bassa tensione e i trasformatori sono disposti a triangolo. Può soddisfare simultaneamente diversi requisiti di configurazione, come la misurazione dell'energia dell'utente, la compensazione della potenza reattiva, lo shunt di bassa tensione, ecc. È adatto per sistemi di alimentazione terminali da 35 kV e inferiori, con un intervallo di capacità da 500 a 5000 kVA. Il grado di protezione dell'involucro può raggiungere IP54 o superiore ed è adatto per parchi fotovoltaici ed eolici su terra, acqua e mare.

Norme di implementazione

GB 1094.1-2013: Trasformatori di potenza - Parte 1: Generalità

GB 1094.2-2013: Trasformatori di potenza - Parte 2: Sovratemperatura GB 1094.3-2003: Trasformatori di potenza - Parte 3: Livelli di isolamento, prove di isolamento e intercapedini per l'isolamento esterno

GB 1094.5-2008: Trasformatori di potenza - Parte 5: Capacità di resistere ai cortocircuiti

GB/T 11022-2011: Condizioni tecniche comuni per apparecchiature di commutazione e controllo ad alta tensione

GB 7251.1-2013: Pacchetti e controlli a bassa tensione - Parte 1: Generalità GB 50150-2006: Ingegneria dell'installazione di dispositivi elettrici - Norma di prova per la consegna di apparecchiature elettriche

JG/T 10217-2013: Trasformatore montato su piastra

Caratteristiche

+Piccolo Dimensioni, struttura compatta, ingombro ridotto, trasporto e installazione agevoli;

+ Basse perdite, bassa rumorosità, basso aumento di temperatura, elevata capacità di sovraccarico, elevata resistenza ai cortocircuiti improvvisi;

+ Struttura completamente chiusa e isolata, funzionamento sicuro e affidabile;

+ Il metodo di cablaggio è flessibile e il funzionamento è pratico, il che lo rende adatto sia al sistema terminale che al sistema di rete ad anello;

+ Il corpo del trasformatore è installato all'esterno della scatola, con buona dissipazione del calore e facile manutenzione;

+ La scatola è trattata con vernice spray elettroforetica in lamiera d'acciaio laminata a freddo (plastica), resistente alla corrosione e con elevate proprietà meccaniche;

Condizioni ambientali

a Altitudine inferiore a 4000 m;

b Temperatura ambiente -45℃~+45℃;

c Livello di inquinamento: III

d Umidità relativa: l'umidità media giornaliera non è superiore al 95% e la media mensile non è superiore al 90%;

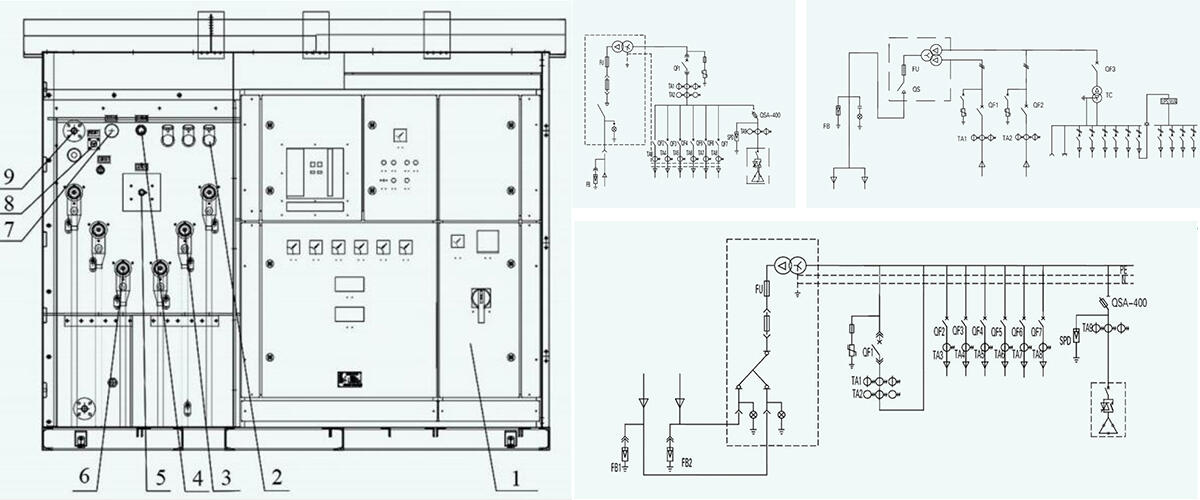

Schema unifilare primario (schema tipico)

1. Schema unifilare primario di una sottostazione di tipo terminale

Schema a doppia divisione

2. Schema unifilare primario di una sottostazione di rete ad anello

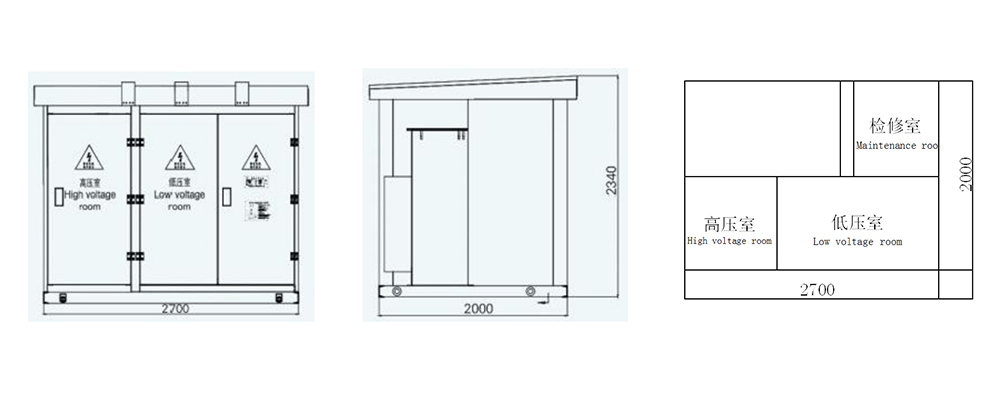

Disegno dei confini del quadro: (prendere come esempio 630 kVA)

1. Quadro elettrico di bassa tensione 4. Valvola di sicurezza 7. Manometro per vuoto

2. Fusibile a spina 5. Interruttore di carico a T a quattro posizioni 8. Indicatore di livello dell'olio

3.Connettore a spina esterno 6. Sede dell'involucro 9. Valvola di riempimento dell'olio
