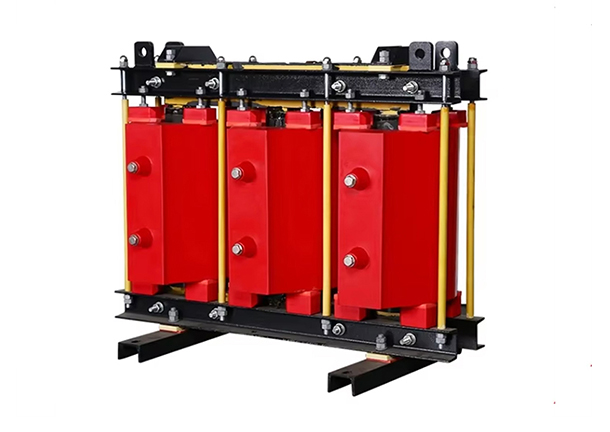

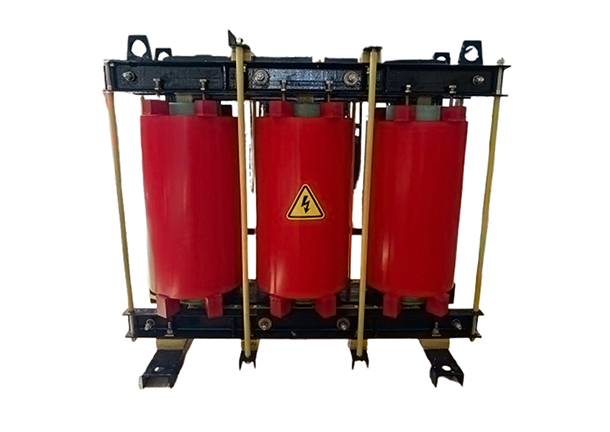

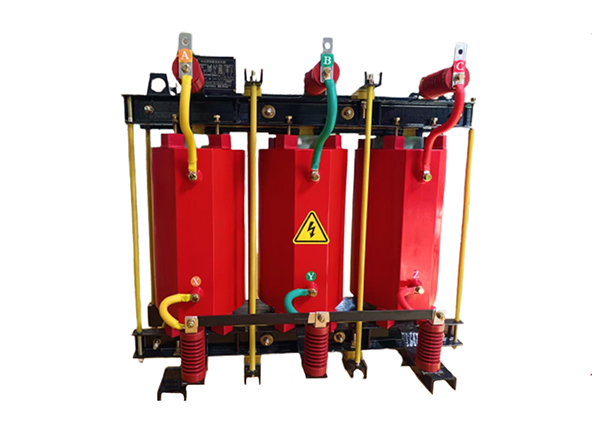

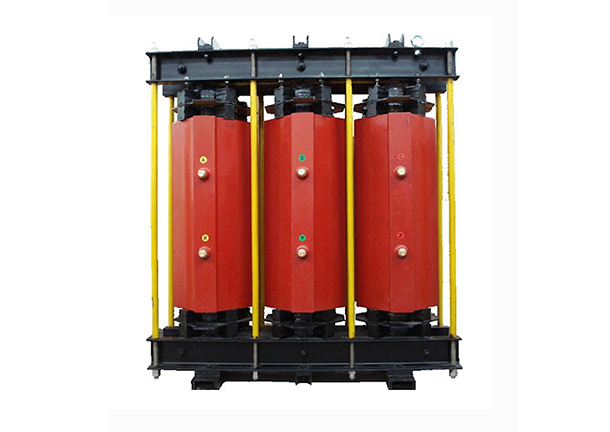

Reattore Di Linea a Nucleo Di Ferro a Secco SVG

Reattore di linea a nucleo di ferro a secco SVG

Reattore di linea a nucleo di ferro a secco SVG (compensazione della potenza reattiva)

Il reattore di linea SVG è collegato all'estremità anteriore del dispositivo SVG e le sue funzioni sono le seguenti:

Viene utilizzato per collegare il dispositivo SVG e la rete elettrica per ottenere un buffering energetico;

Riduce l'ondulazione residua dell'interruttore SVG e riduce le interferenze di modo comune;

Sopprime la variazione di corrente quando l'inverter è collegato alla rete elettrica e ne ottiene il livellamento;

Se necessario, può modificare la tensione di rete a un valore adatto al funzionamento dell'inverter.

Reattore di linea a nucleo di ferro a secco SVG (compensazione della potenza reattiva)

La nostra azienda è in grado di produrre reattori di linea a nucleo di ferro a secco SVG (compensazione della potenza reattiva) della serie CKSC con livelli di tensione pari o inferiori a 35 kV, correnti da 25 A a 1000 A e induttanze superiori a 0,6 mH.

Struttura del prodotto del reattore di linea a nucleo di ferro a secco SVG

Il reattore di linea a nucleo di ferro presenta due strutture principali: il nucleo di ferro e la bobina.

Il nucleo del reattore di linea a nucleo di ferro a secco SVG ha una struttura a tre colonne. La colonna del nucleo è composta da dischi a gradini o radiali, mentre i gioghi di ferro superiore e inferiore sono rettangolari o circolari. Il nucleo è realizzato in lamiere di acciaio al silicio laminate a freddo di alta qualità. Per ridurre la rumorosità del nucleo, il disco del nucleo viene fuso e incapsulato nel suo complesso con resina ad alta resistenza. Il traferro tra i dischi del nucleo è composto da diversi piccoli segmenti, che possono ridurre le perdite del nucleo e il rumore. Il disco del nucleo viene pressato in un unico blocco da una vite a bassa carica magnetica e da un giogo in ferro. Per ridurre le vibrazioni del nucleo durante il funzionamento, vengono utilizzati materiali ammortizzanti tra il nucleo e la base del reattore per l'ammortizzazione.

La bobina è avvolta con filo di rame o alluminio avvolto con materiali isolanti di alta qualità. Per impedire la generazione di corrente circolante tra più fili durante il processo di avvolgimento, il filo viene completamente trasposto. Dopo l'avvolgimento della bobina, viene utilizzata resina epossidica bicomponente per colare la bobina sotto vuoto, in modo da garantire che non vi sia alcun traferro tra le spire e gli strati dell'avvolgimento, riducendo così la scarica parziale del prodotto.

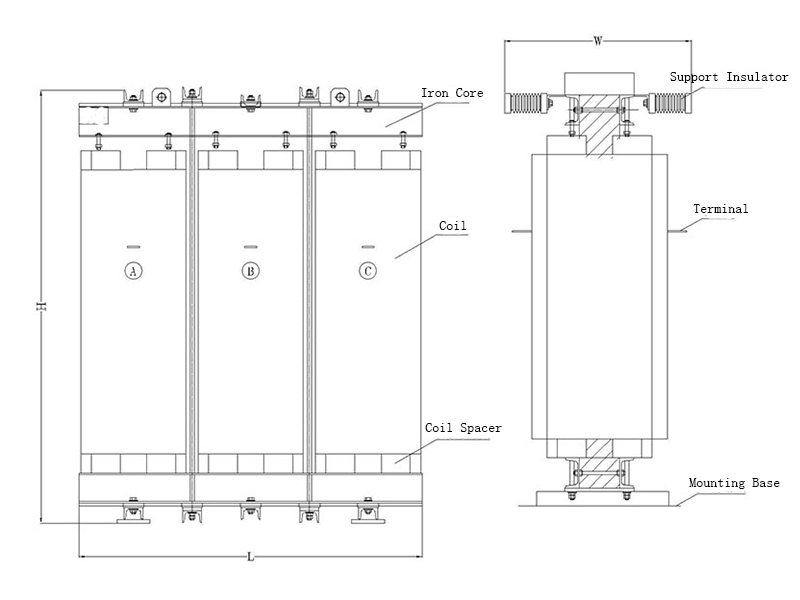

Schema del reattore in serie con nucleo di ferro a secco

Norme di riferimento per i reattori di linea con nucleo di ferro a secco SVG

GB/T 1094.6-2011 Trasformatore di potenza Parte 6: Reattore

NB/T 10289—2019 Specifiche tecniche per reattori di filtro con nucleo di ferro per dispositivi di compensazione della potenza reattiva ad alta tensione

Parametri di ordinazione di base per i reattori di linea con nucleo di ferro a secco SVG

Tensione nominale del sistema

Corrente nominale del reattore

Induttanza nominale del reattore
