Trasformatore Raddrizzatore a Sfasamento Multiavvolgimento

DESCRIZIONE DEL PRODOTTO

Norma Esecutiva per Trasformatori Raddrizzatori di Fasatura Multiavvolgimento

Norma della Commissione Elettrotecnica Internazionale (IEC):

IEC 60076-1~5 "Trasformatore di Potenza"

IEC 61378-1:1997 "Trasformatore Raddrizzatore: Trasformatori per Applicazioni Industriali"

Norme Nazionali e Industriali:

JB/T 8636-1997 "Trasformatore Convertitore di Potenza"

GB1094.11-2007 "Trasformatore di Potenza a Secco"

GB1094.1-1996 "Trasformatore di Potenza: Generalità"

GB1094.2-1996 "Trasformatore di Potenza: Aumento di Temperatura"

Trasformatore Raddrizzatore di Fasatura Multiavvolgimento

Tipologia e Significato del Raddrizzatore di Fasatura Multiavvolgimento Trasformatore

ZT(P) ZT—Trasformatore raddrizzatore per convertitore di frequenza (ZP: per alimentatore per conversione di frequenza)

S Trifase

Tipo di raffreddamento (raffreddamento ad aria naturale omesso, F - raffreddamento ad aria forzata)

G Trasformatore di potenza a secco (non incapsulato)

(口) - Classe di isolamento (isolamento di classe B-S, isolamento di classe H-H)

口/ Capacità nominale (KVA)

口 Livello di tensione (KV)

Caratteristiche del trasformatore raddrizzatore di fase multiavvolgimento

Questa serie di prodotti presenta le seguenti caratteristiche: forma d'onda uniforme, basso inquinamento armonico, buona dissipazione del calore, elevata resistenza all'impatto termico, elevata capacità di sovraccarico, basse perdite, bassa rumorosità e facile manutenzione. Utilizzata come alimentatore isolato nel dispositivo di regolazione della velocità a frequenza variabile ad alta tensione, questa serie di prodotti può essere abbinata al dispositivo di regolazione della velocità a frequenza variabile ad alta tensione, in modo da realizzare una tecnologia multipla e sopprimere efficacemente il contenuto armonico.

Applicazione del trasformatore raddrizzatore di fase multiavvolgimento

È adatto per l'industria elettrica, petrolifera, chimica, metallurgica, approvvigionamento idrico comunale, trattamento delle acque reflue, tessile, cartaria, farmaceutica, carbone, cemento, laminatoi (acciaierie) e altri settori.

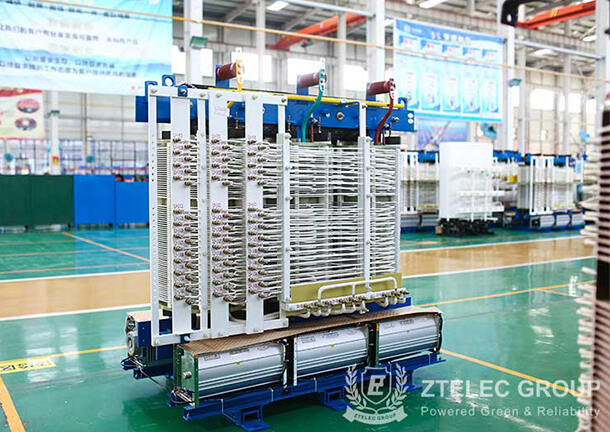

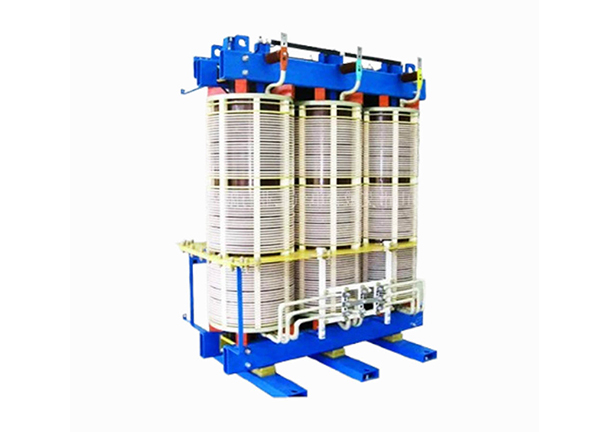

Struttura del trasformatore raddrizzatore di fase multiavvolgimento

a. Il materiale del nucleo è realizzato in lamiera di acciaio al silicio laminato a freddo di alta qualità, accuratamente laminata a 45° in diagonale;

b. I materiali isolanti del trasformatore sono di livello H con una durata di vita di 20 anni, la stessa dei trasformatori;

c. La struttura della bobina non è incapsulata e presenta eccellenti proprietà ignifughe;

d. I materiali isolanti dei cavi sono di classe H. I prodotti sono verniciati con vernice a tripla protezione e polimerizzati ad alta temperatura, il che ne aumenta la capacità anti-cortocircuito;

e. L'involucro del trasformatore è realizzato in lamiera d'acciaio di alta qualità;

f. I cavi di ingresso e uscita del trasformatore sono generalmente collegati dal basso. I fori per i cavi sono predisposti sulla base della scatola del trasformatore e un dispositivo è predisposto per il fissaggio del cavo.

Parametri del trasformatore raddrizzatore di fase multiavvolgimento.
