Dissipatori Di Calore Per Trasformatori

Dissipatori di calore per trasformatori personalizzati

Panoramica del prodotto

I radiatori piatti sono ampiamente utilizzati sia a livello nazionale che internazionale come componenti di raffreddamento per trasformatori immersi in olio.

I nostri prodotti utilizzano nastri a freddo di alta qualità per creare piastre completamente corrugate, che vengono poi unite, saldate a punti e saldate in continuo in un'unica piastra. Le piastre sono collegate al collettore mediante saldatura con gas di protezione CO2, eliminando completamente i difetti della saldatura interna che possono produrre scorie e limature di ferro, che possono compromettere seriamente la qualità del trasformatore. Questi prodotti vengono sottoposti a rigorosi controlli di tenuta, trattamento superficiale e lavaggio con olio caldo per garantire la massima qualità.

Tutte le specifiche tecniche di questo prodotto soddisfano pienamente i requisiti della norma JB/T5347-1999, lo "Standard di settore per radiatori laminati per trasformatori".

Ambito di applicazione

Questo radiatore è un dispositivo di raffreddamento specializzato per trasformatori di potenza, reattori e altri prodotti di grandi e medie dimensioni. Può essere collegato direttamente alla flangia del serbatoio del trasformatore o montato in modo indipendente su una staffa vicino al trasformatore. Il radiatore è conforme alla norma JB15347-2013.

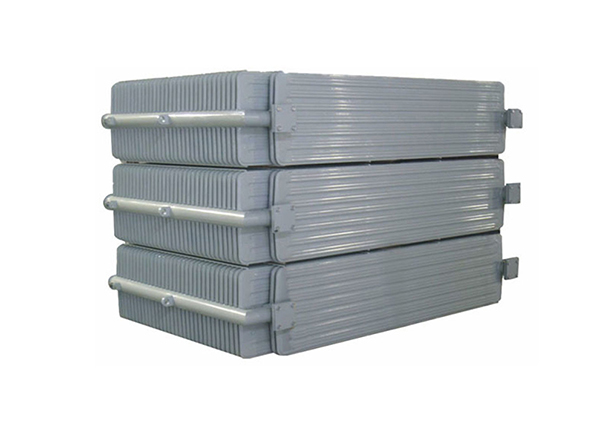

Radiatore per trasformatori

Radiatore per trasformatori

Larghezze radiatore per trasformatori: 310 mm, 480 mm, 520 mm, 535 mm

Interasse radiatore per trasformatori: 500-4200 mm

Tipo: PC/PG

Materiale: Acciaio laminato a freddo, Lamiera d'acciaio laminato a freddo

Modello: Radiatore

Spessore alette: Personalizzato

Passo: 40, 45, 50 mm (personalizzato)

Colore: Grigio (personalizzato)

Dissipatori di calore per trasformatori

Metodi di raffreddamento:

a. Autoraffreddamento: il radiatore dissipa il calore per convezione naturale.

b. Raffreddamento ad aria: il radiatore dissipa il calore tramite una ventola (soffiaggio inferiore o laterale).

c. Raffreddamento forzato olio-aria: il radiatore fa circolare l'olio attraverso una pompa e utilizza una ventola per dissipare il calore.

Marcatura, imballaggio, trasporto e stoccaggio:

Tutti i prodotti sono accompagnati da un certificato di qualità e da un certificato di conformità, che indicano chiaramente il modello, le specifiche, l'ispettore e la data di produzione. Devono essere imballati in modo sicuro in imballaggi di legno per facilitarne il trasporto. I collettori sono chiusi saldamente con coperchi in plastica. I radiatori devono essere conservati in un luogo protetto da pioggia, umidità, corrosione e muffa. Non rimuovere i coperchi prima dell'uso. Per i radiatori di tipo PC, è possibile utilizzare una piastra di copertura in acciaio su richiesta.

Dissipatori di calore per trasformatori

Installazione e utilizzo:

1. Rimuovere i coperchi dei collettori prima di installare il radiatore. Durante l'installazione di un radiatore rimovibile, assicurarsi che i collettori superiore e inferiore siano separati come mostrato in Figura 2.

2. La distanza tra i radiatori non deve essere inferiore a 50 mm. Il centro del collettore inferiore deve trovarsi a un'altezza adeguata da terra per facilitare la circolazione dell'aria.

3. Installazione del radiatore fisso: in base al diametro esterno del collettore, praticare un foro sulla parete laterale del serbatoio dell'olio del trasformatore e saldare il radiatore direttamente all'esterno del serbatoio dell'olio. La saldatura deve essere eseguita all'esterno del serbatoio dell'olio e mai all'interno per evitare che corpi estranei, come scorie di saldatura, entrino nel radiatore.

4. Installazione del radiatore rimovibile:

(1) Far corrispondere l'interfaccia della flangia sul serbatoio dell'olio del trasformatore in base all'interasse del radiatore selezionato, alla distanza tra i gruppi di radiatori e alle dimensioni della flangia, e selezionare guarnizioni in gomma, bulloni, dadi e rondelle appropriati. Analogamente, far corrispondere la piastra, i dadi, i bulloni e le rondelle in base alla distanza tra i gruppi e al foro lungo ①14 nella piastra di collegamento del radiatore.

(2) Durante l'installazione, sollevare il radiatore con un gancio, allineare le flange superiore e inferiore, imbottire la guarnizione, serrare i bulloni di fissaggio e fissare i radiatori adiacenti con una piastra di trazione.

(3) Durante il riempimento dell'olio, serrare il tappo di scarico dell'olio e aprire il tappo di sfiato dell'aria. Quando l'olio trabocca dal foro di sfiato dell'aria, serrare nuovamente il tappo di sfiato.

(4) Quando si utilizza il raffreddamento ad aria soffiata dal basso, il collettore inferiore è dotato di una staffa per appendere le ventole (il tipo autoraffreddante non dispone di staffa). Viene appesa una ventola ogni due gruppi di radiatori. Se il numero di gruppi di radiatori sullo stesso lato è dispari, si prega di disporre le dimensioni secondo la Figura 4. (La staffa della ventola può essere preparata in base alle esigenze dell'utente)

(5) Quando si utilizza il raffreddamento ad aria soffiata lateralmente, installare e fissare la ventola in una posizione appropriata sul serbatoio dell'olio del trasformatore. VI. Precauzioni: (1) Durante il trasporto, l'installazione e il lavaggio, fare attenzione a non toccare o danneggiare il canale dell'olio del dissipatore di calore. (2) Se è richiesto un test di tenuta prima dell'installazione, la pressione di prova (pressione interna) non deve superare 0,12 MPa (ovvero 1,2 pressioni atmosferiche standard).
