Switchgear estraibile a bassa tensione MNS-Nuovo progetto di sala UPS per data center
Background del progetto e requisiti
Nuovo Data Center UPS Room Project-MNS Switchgear a bassa tensione estraibile
Una grande azienda di e-commerce, con una rapida espansione del business, ha trovato il suo data center esistente in grado di soddisfare le sue crescenti esigenze di elaborazione e archiviazione dei dati. Pertanto, la società ha deciso di costruire un nuovo data center, che copre 5.000 metri quadrati e ospita 5.000 server. Queste attività principali, tra cui la piattaforma di trading e-commerce, il sistema di gestione logistica e il sistema di assistenza clienti, richiedono non solo un funzionamento ininterrotto 24 ore su 24, 7 giorni su 7, ma anche requisiti estremamente rigorosi per la stabilità e l’affidabilità della fornitura di energia. Ad esempio, durante le promozioni di e-commerce, le fluttuazioni o le interruzioni momentanee di corrente possono portare a perdite significative degli ordini e interruzioni delle transazioni, con conseguenti perdite finanziarie significative e danni alla reputazione dell ‘azienda. Pertanto, il nuovo data center richiedeva una sala UPS robusta e affidabile per garantire un ‘alimentazione elettrica affidabile.
Selezione e configurazione dell ‘attrezzatura
Selezione del trasformatore: dopo un calcolo e un ‘analisi dettagliati della richiesta di potenza, due SCB10 Trasformatori a secco da 2500 kVA sono stati selezionati per questo progetto Questi due trasformatori sono altamente efficienti ed efficienti dal punto di vista energetico, con perdite a vuoto di soli 1,4 kW e perdite di carico di 13,9 kW a 75 ° C, riducendo efficacemente i costi operativi a lungo termine. La loro capacità nominale è di 2.500 kVA, soddisfacendo la crescita attuale e prevista della domanda di energia del data center. Sono caratterizzati da tre fasi, una tensione di ingresso di 10 kV e una tensione di uscita di 0,4 kV, garantendo una compatibilità ottimale con le apparecchiature di rete e di back-end. Questi trasformatori sono stati scelti per la loro elevata affidabilità e stabilità, adattandosi al complesso ambiente di alimentazione dei data center. Inoltre, i trasformatori a secco non richiedono raffreddamento a olio, riducendo i rischi di incendio e soddisfacendo i severi requisiti di sicurezza dei data center.
Trasformatori di tipo a secco di media tensione

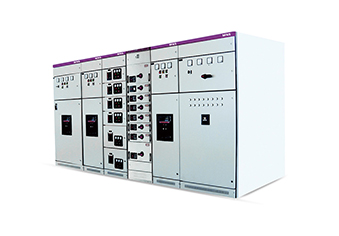

Selezione Cabinet Power Distribution: Una serie MNS a 10 pannelli MNS basso voltaggio switchgear estraibile è stato selezionato per il cabinet di distribuzione dell ‘energia. Con una corrente nominale fino a 6300A, questa serie di interruttori può soddisfare le esigenze di alimentazione di apparecchiature di grandi dimensioni. La sua elevata capacità di interruzione del cortocircuito di 150 kA gestisce efficacemente i guasti di cortocircuito e garantisce un funzionamento sicuro del sistema di alimentazione. Il layout interno razionale facilita l’installazione e la manutenzione. Inoltre, è dotato di un modulo di monitoraggio intelligente in grado di monitorare tensione, corrente, potenza e altri parametri in tempo reale e caricare i dati sul sistema di monitoraggio tramite un ‘interfaccia di comunicazione, consentendo il monitoraggio e la gestione da remoto.
